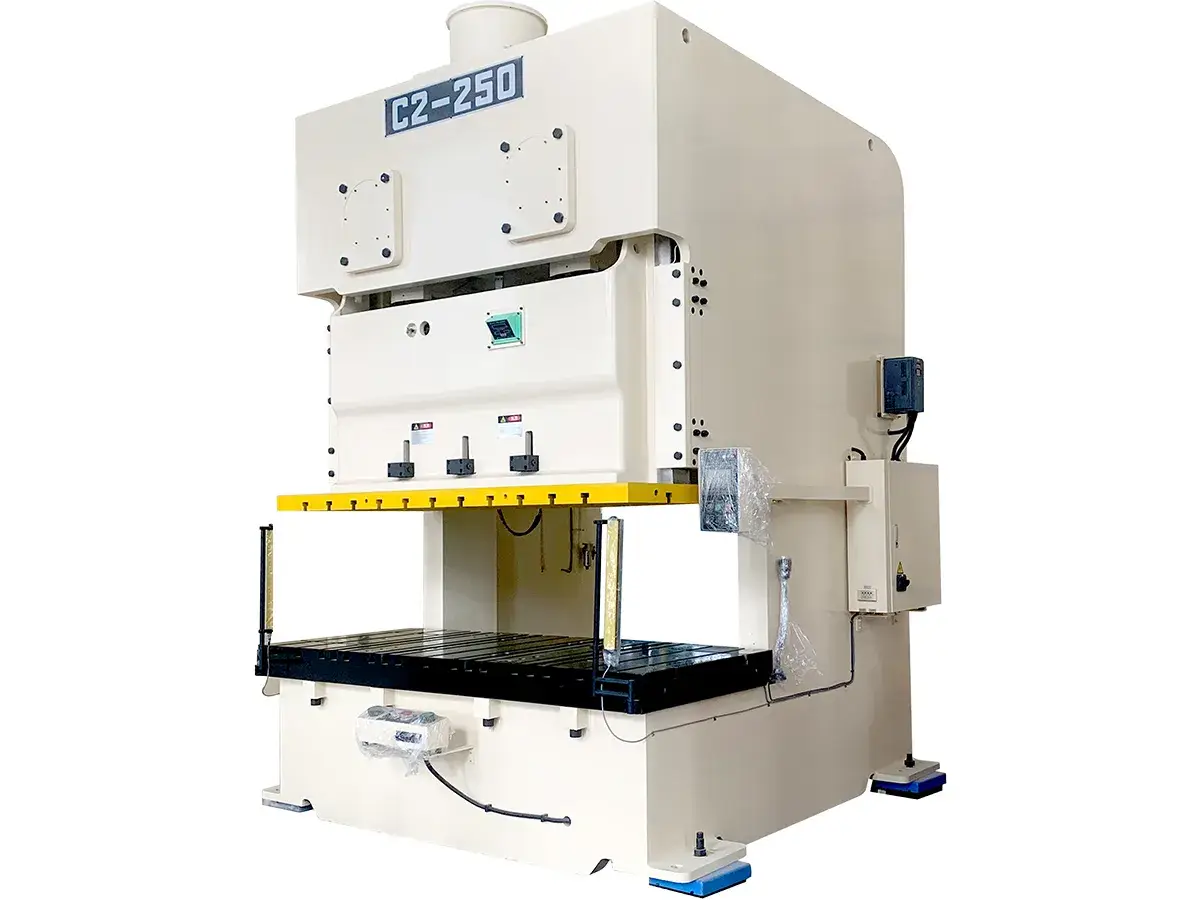

Гидравлический С-образный пресс, серия С2

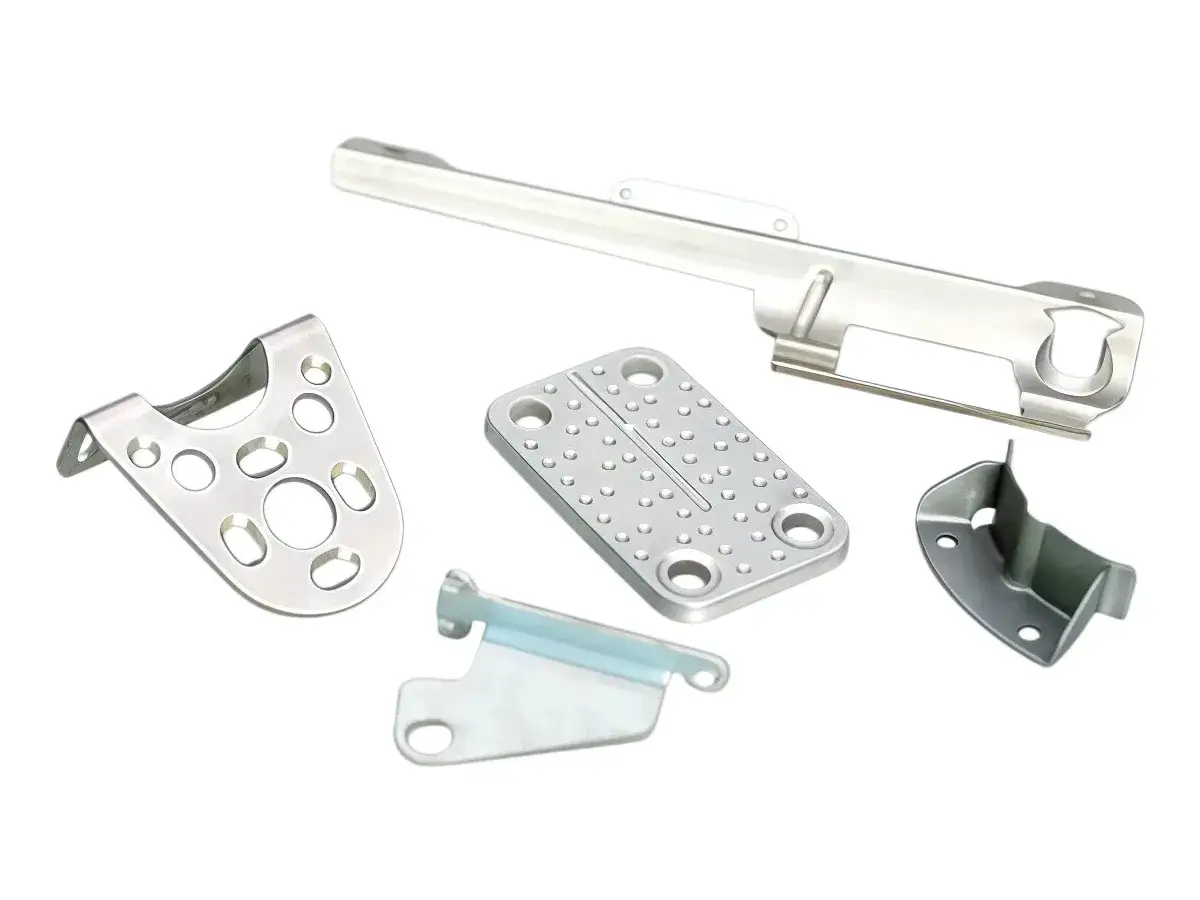

Гидравлический С-образный пресс предназначен для стабильной и эффективной обработки штамповкой крупногабаритных деталей из листового металла. Его двухприводная конструкция и широкая рабочая зона обеспечивают стабильные результаты при повышении производительности. Подходит как для производства деталей для автомобилей, так и для производства бытовой техники.

Запросить расчет стоимости
Технические характеристики
Модель Единица измерения C2-110 C2-160 C2-200 C2-250 C2-315
Типоразмер   V H V H V H V H V H
Номинальное усилие пресса тонн 110 110 160 160 200 200 250 250 315 315
Точка приложения номинального усилия мм 5 3 6 3 6 3 7 3,5 7 3,5
Ходов ползуна в минуту ход/мин 180 110 200 130 250 150 280 170 280 170
Длина хода мм 35-65 50-100 30-55 40-85 25-45 35-70 20-35 30-60 20-35 30-50
Максимальная высота штампа мм 400 435 450 485 500 550 550 605 550 605
Регулировка хода мм 100 100 100 100 120 120 120 120 120 120
Размеры ползуна (Л.П×П.З) мм 1400×500×70 1600×550×70 1850×650×95 2100×700×95 2300×750×95
Размеры штамповой плиты (Л.П×П.З) мм 1800×650×130 2000×760×150 2400×840×170 2700×900×170 2800×950×170
Главный двигатель кВт 11×4 11×4 15×4 15×4 18.5×4 18.5×4 22×4 22×4 30×4 30×4
Давление воздуха кг/см² 5-6 5-6 5-6 5-6 5-6 5-6 5-6 5-6 5-6 5-6
Стандарт точности - CNS(JIS) 1 класс CNS(JIS) 1 класс CNS(JIS) 1 класс CNS(JIS) 1 класс CNS(JIS) 1 класс
Тип подушки штампа мм двухплитная с двумя цилиндрами двухплитная с двумя цилиндрами двухплитная с двумя цилиндрами двухплитная с двумя цилиндрами двухплитная с двумя цилиндрами
Усилие подушки штампа тонн 3,6×2 3,6×2 6,3×2 6,3×2 10×2 10×2 14×2 14×2 14×2 14×2
Ход подушки штампа мм 70 70 70 70 80 80 100 100 100 100
Площадь подушки штампа мм 350×235×2 комплекта 410×260×2 комплекта 540×350×2 комплекта 640×470×2 комплекта 640×470×2 комплекта
Преимущества
  • Жесткая конструкция рамы и высокая нагрузочная способность
    Рама изготовлена из высококачественных стальных листов с последующей дробеструйной обработкой и снятием остаточных напряжений. Это обеспечивает стабильную точность и способность выдерживать повышенные нагрузки.
  • Увеличенный рабочий стол для широкого спектра применений
    Расширенные габариты стола позволяют размещать крупногабаритные листовые заготовки, оптимально подходят для работы с прогрессивными штампами и автоматизированными линиями, повышая общую эффективность производства.
  • Конфигурация, готовая к автоматизации
    Возможна интеграция с периферийным автоматизированным оборудованием.
  • Интегрированная система безопасности
    Разработана с учетом особенностей защиты оператора оборудования и соответствует всем стандартам безопасности пресса.
