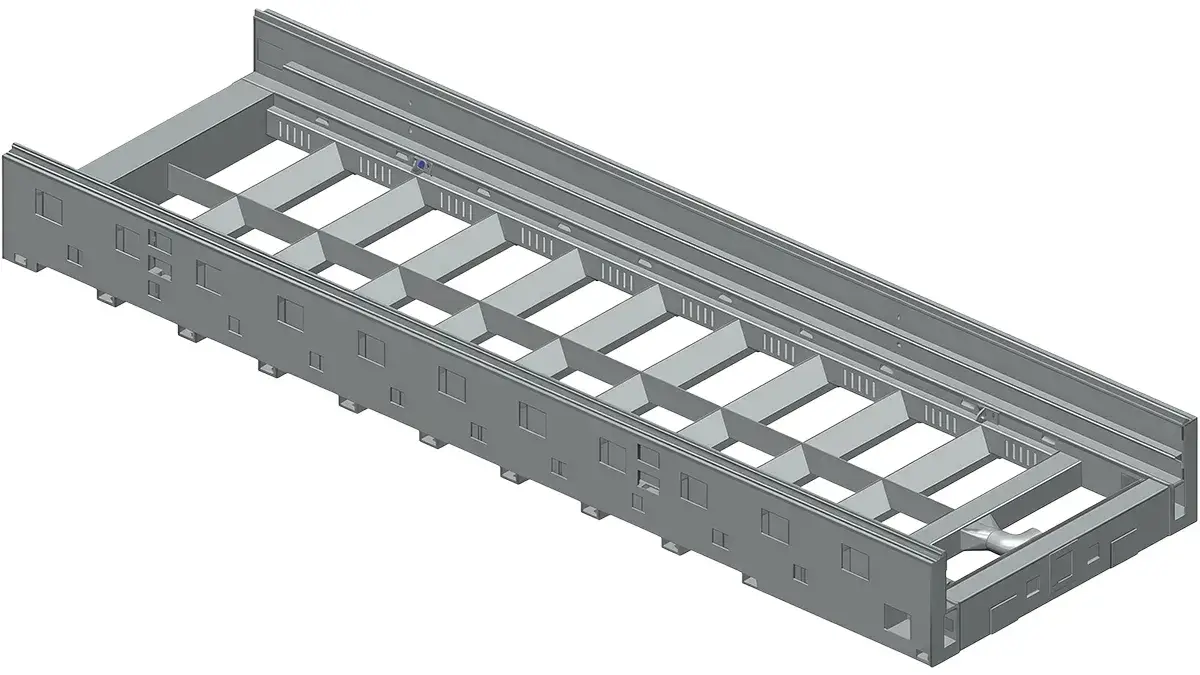

Несущая конструкция изготовлена из сварных стальных листов и трубных профилей. Это повышает жесткость и стабильность конструкции, обеспечивает долговременную геометрическую точность и стабильную работу станка в течение всего срока эксплуатации.

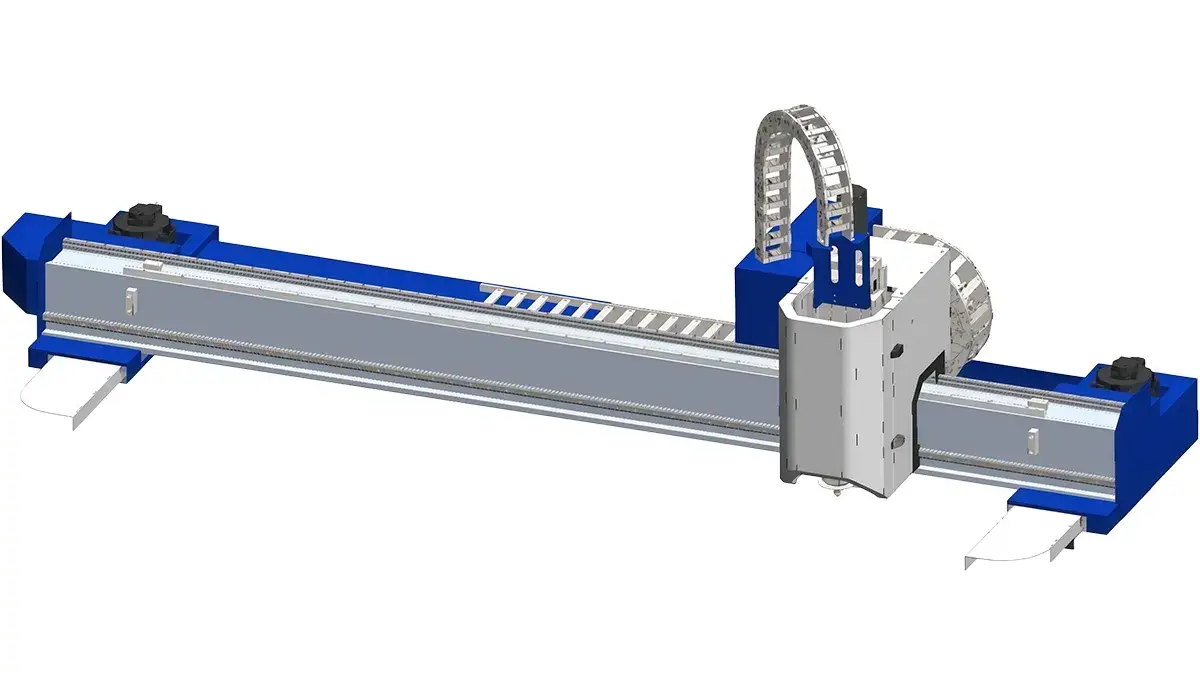

Портальная балка изготовлена из высокопрочной облегченной стали. Его перемещение осуществляется посредством двухсервоприводной системы, обеспечивающей синхронное и точное позиционирование. Это гарантирует долговременную геометрическую точность и стабильную работу оборудования в течение всего срока эксплуатации.

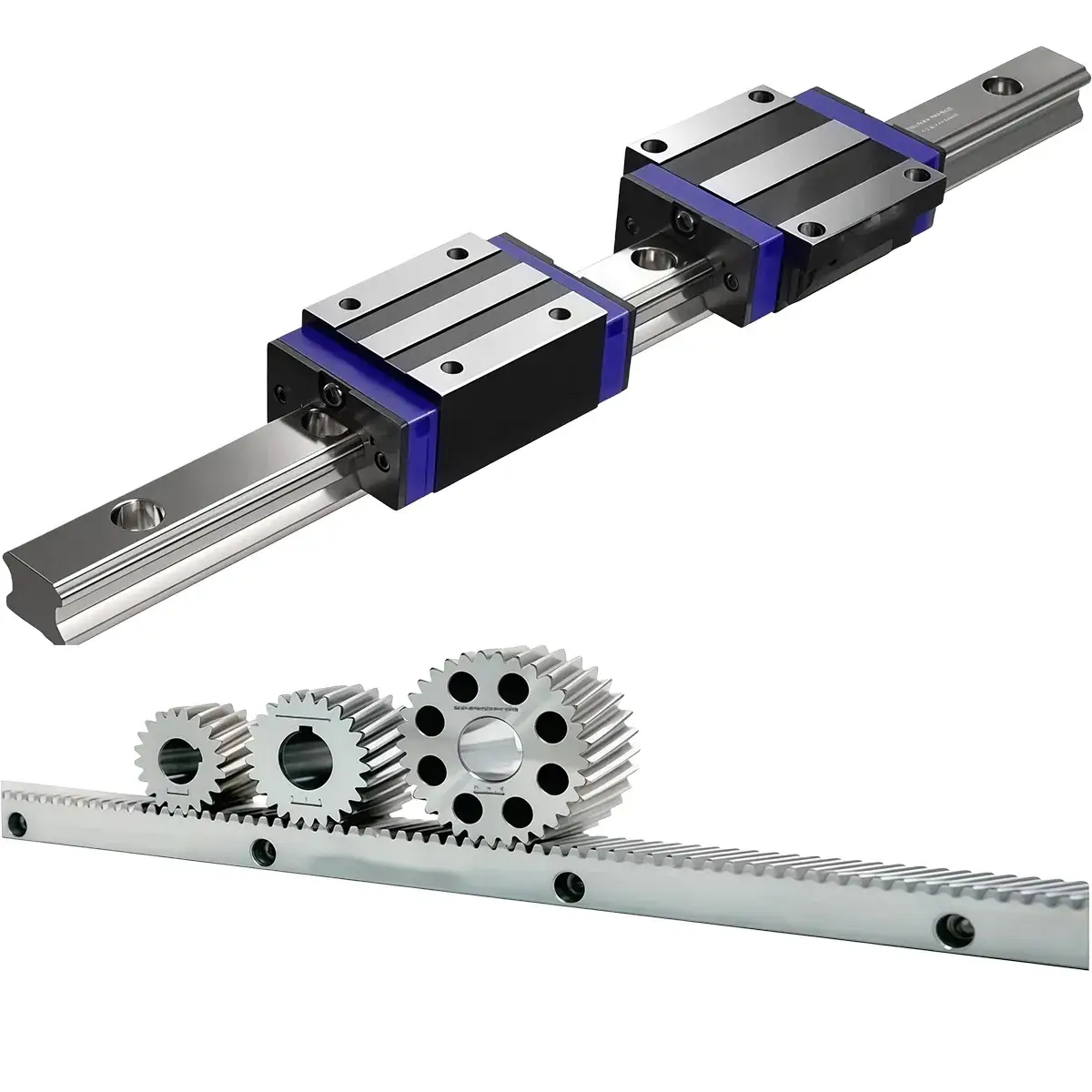

В составе реечно-направляющей системы применяется высокоточная шлифовальная зубчатая рейка 6 класса точности производства тайваньской компании J&T. Точность монтажа рейки обеспечена в пределах 0,03 мм. Совместно с централизованной системой смазки, что минимизирует отклонения точности позиционирования, обеспечивает повышенную износостойкость узлов при длительной эксплуатации.

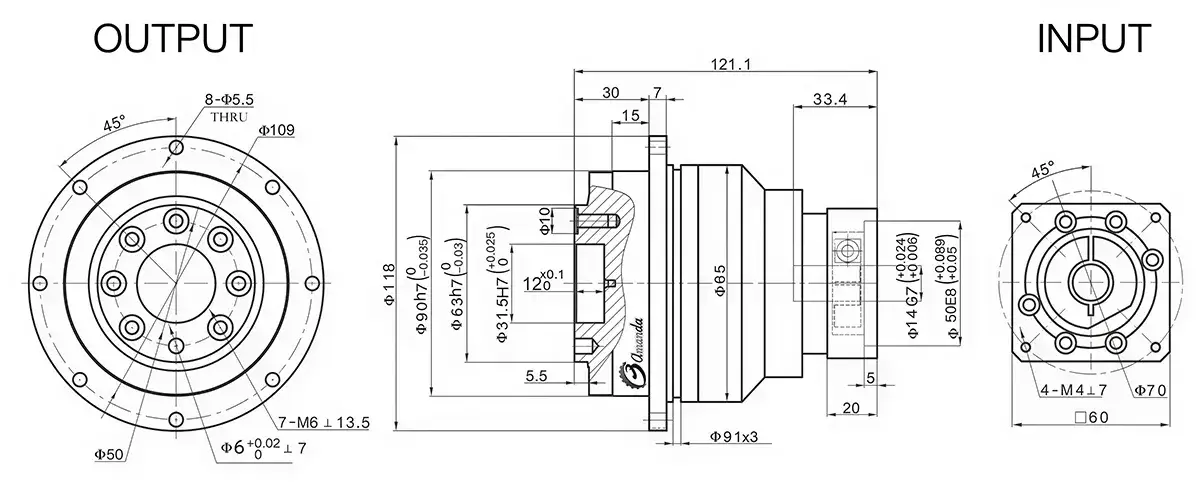

Станок для лазерной резки оснащен прецизионным планетарным редуктором от компании Motovario (Франция), который отличается высокой грузоподъемностью, бесшумной работой и стабильной передачей мощности в сложных условиях работы.

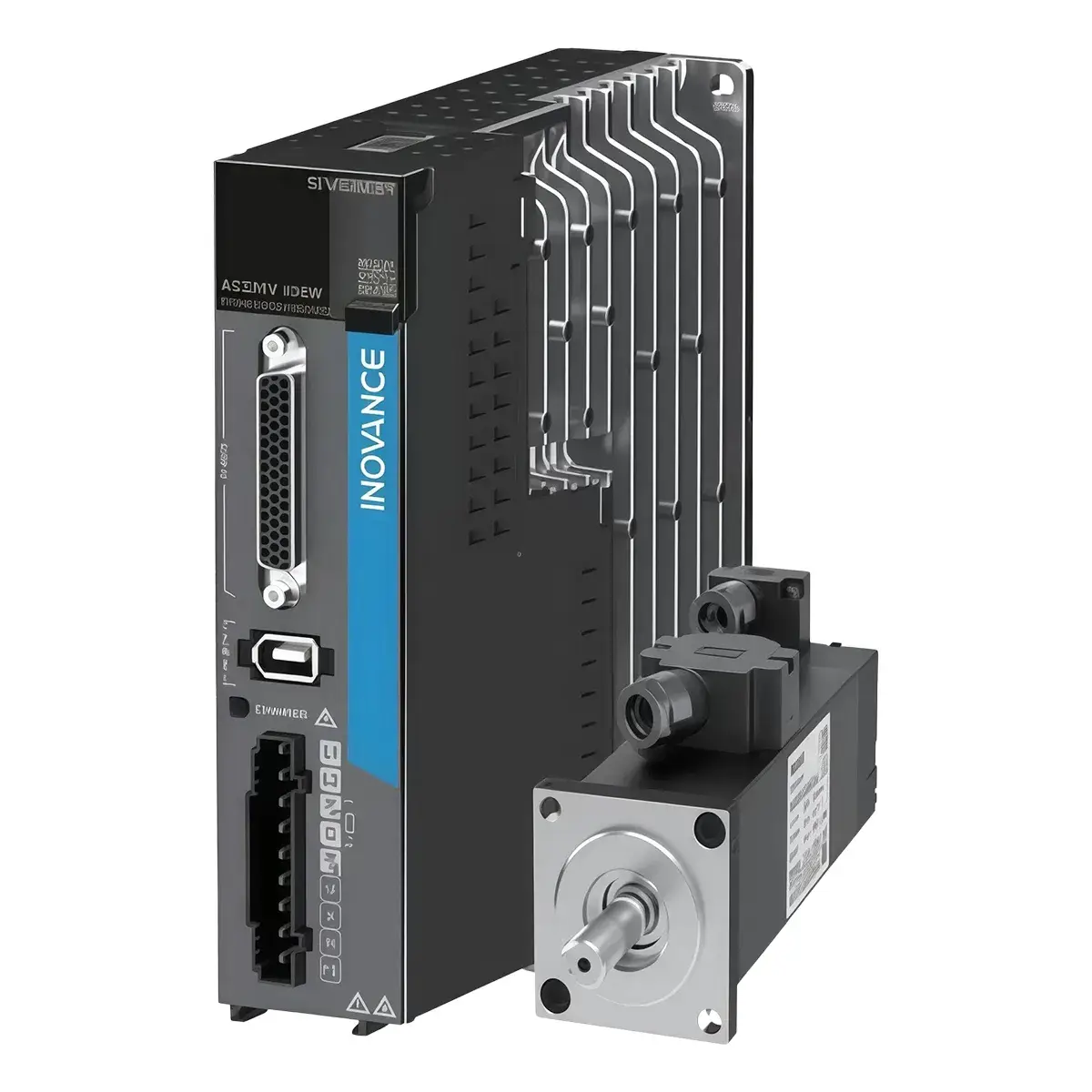

Серводвигатели серии SV630P применяются в волоконном лазерном станке со сменным блоком. Диапазон номинальной мощности от 50 Вт до 7,5 кВт. Поддерживаются промышленные протоколы обмена данными, например Modbus, CANopen и CANlink, для интеграции в систему ЧПУ и верхнего уровня автоматизации.

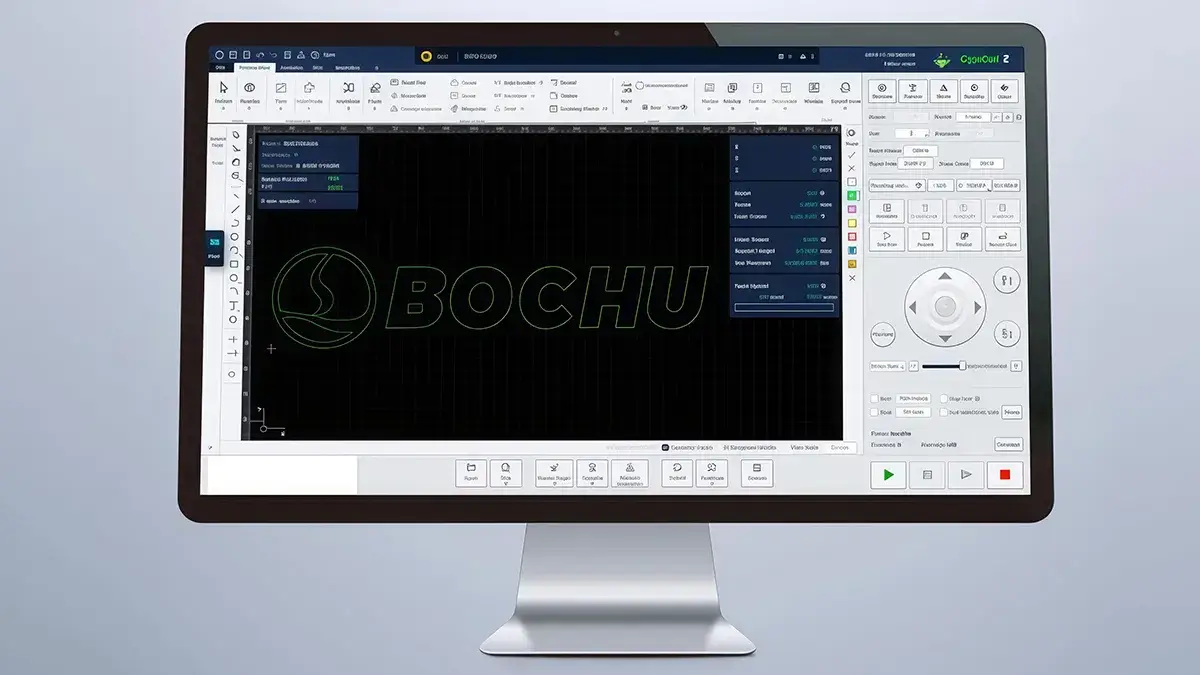

Система ЧПУ от BOCHU предназначена для резки волоконным лазером средней и высокой мощности, обеспечивая расширенный контроль и стабильную производительность. Она поддерживает мобильную конфигурацию и полную автоматизацию процессов, обеспечивая интегрированное управление от работы станка до производственного процесса, формируя замкнутое производственное решение.

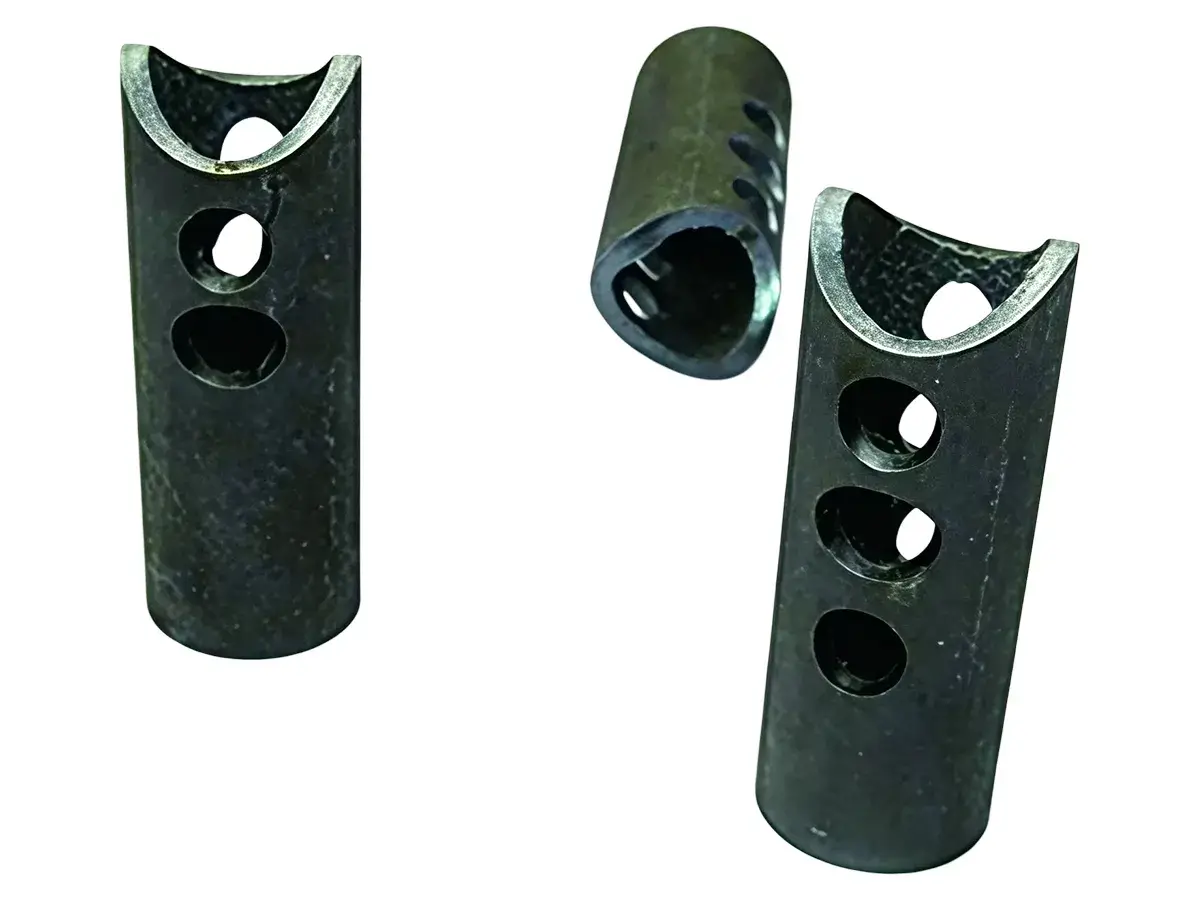

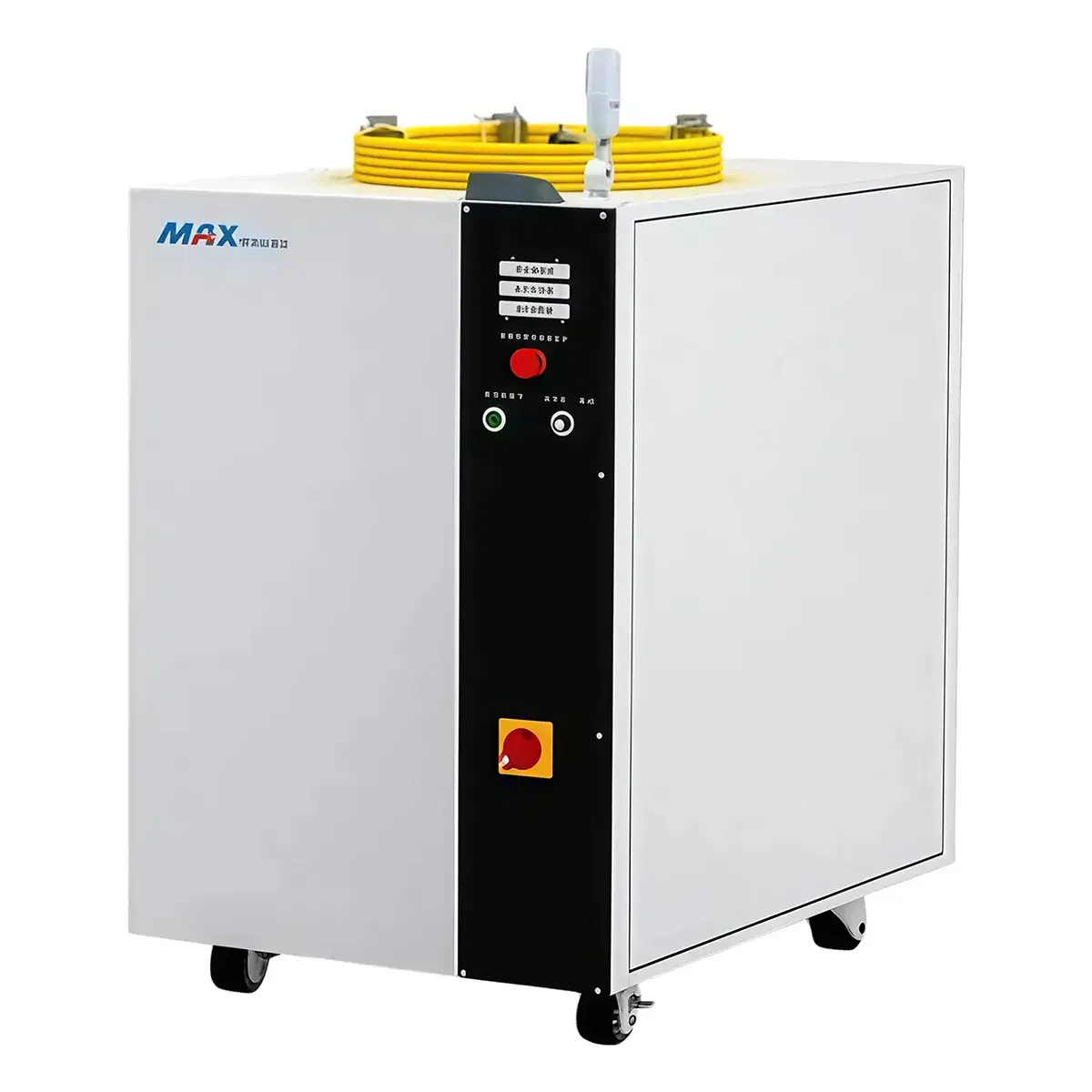

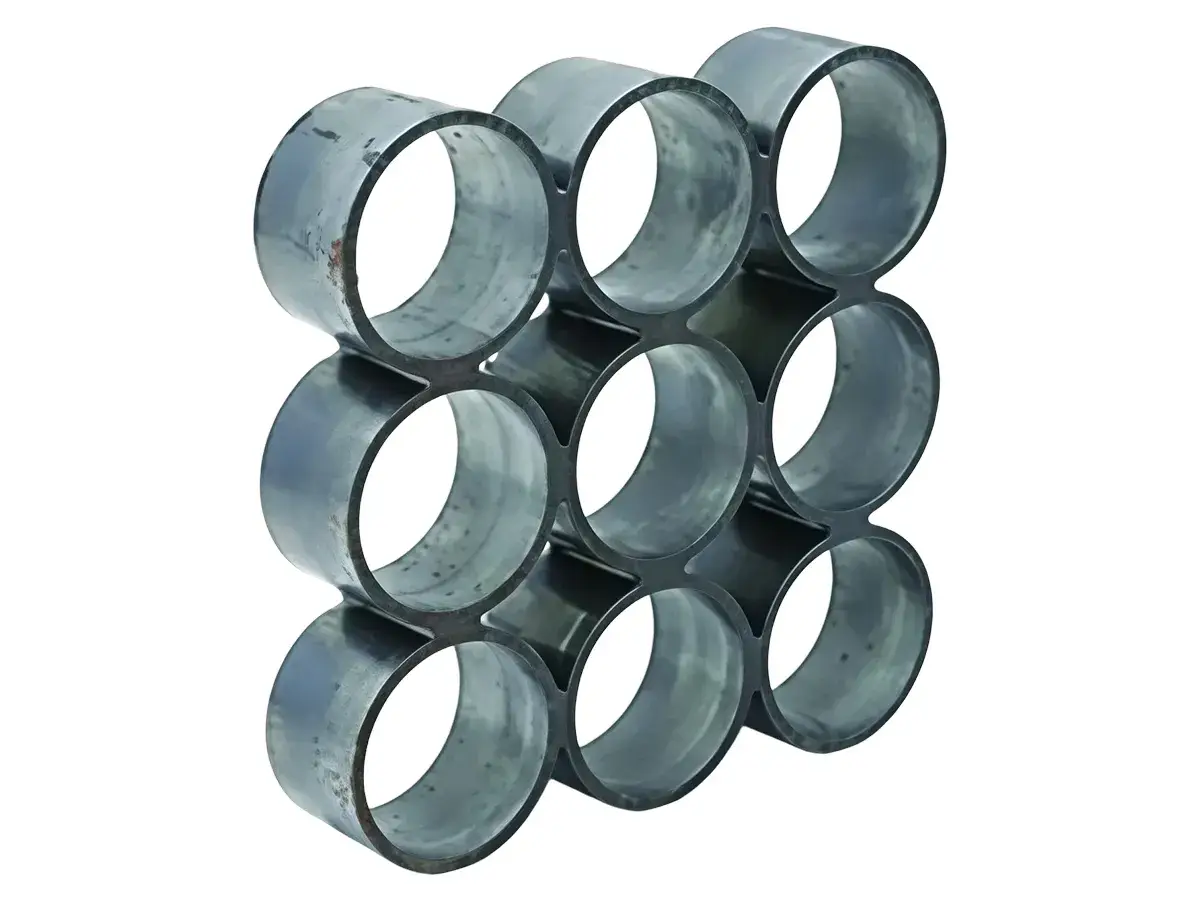

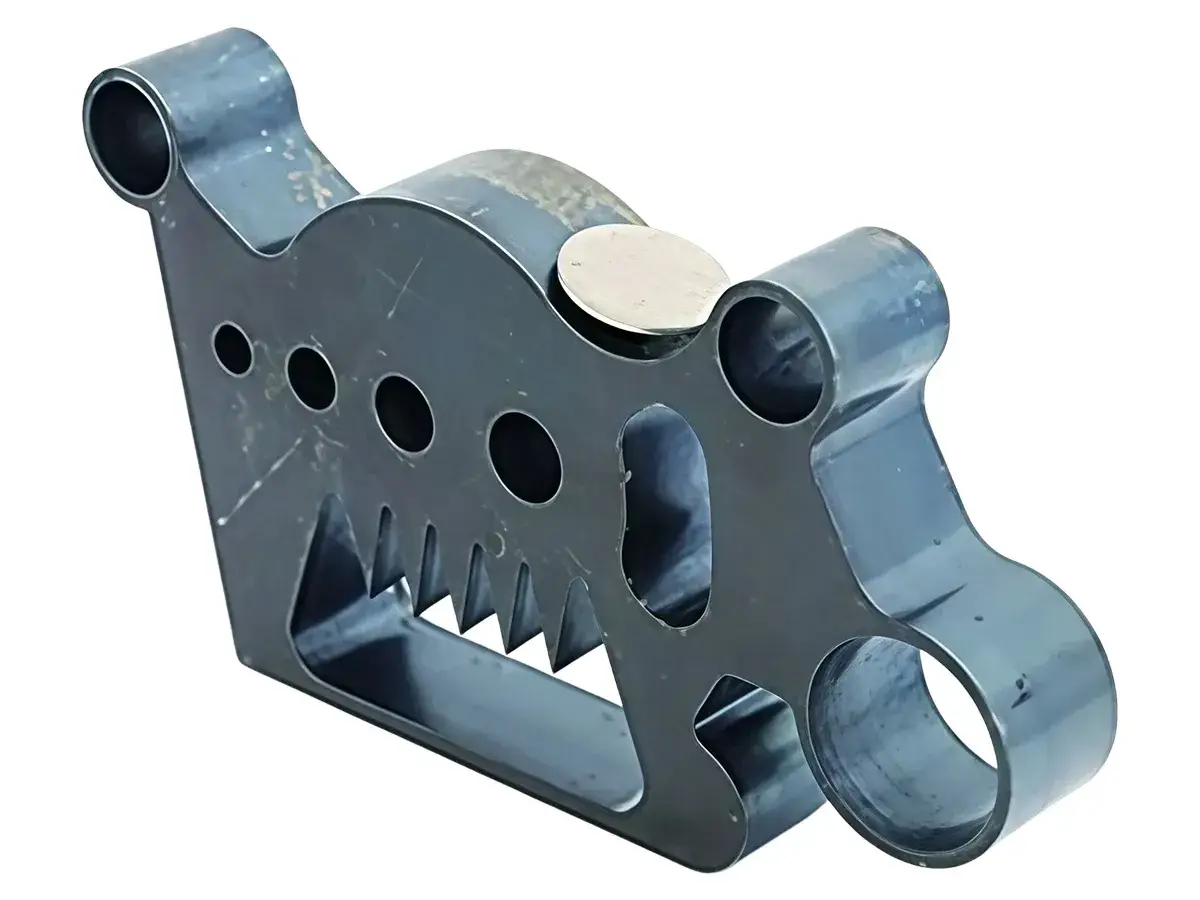

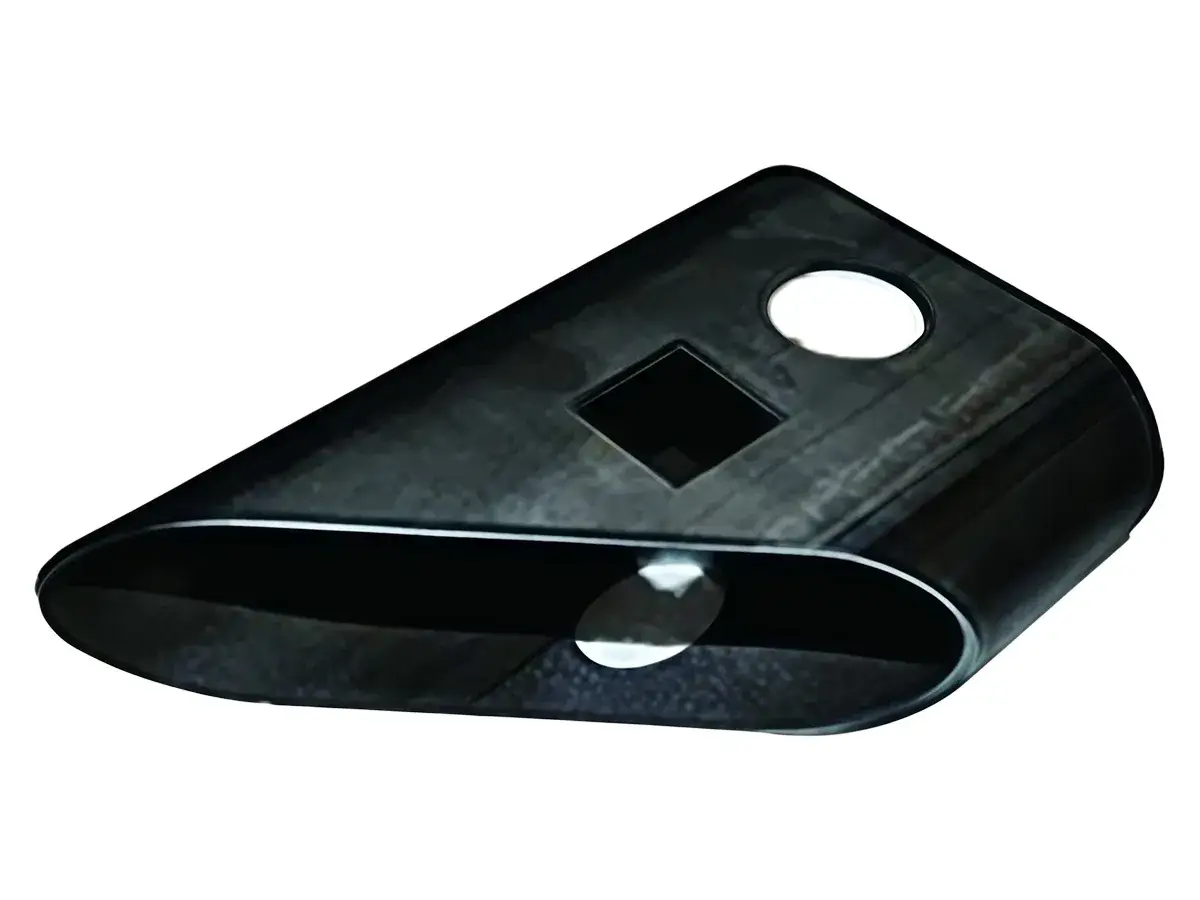

Волоконный лазер мощностью 12 000 Вт обеспечивает высокое качество луча для точной резки. Он поддерживает как непрерывный, так и модулированный импульсный режимы, что помогает уменьшить зону термического воздействия во время обработки. Он подходит для широкого спектра применений и может обрабатывать такие материалы, как различные виды стали, сплавы на основе алюминия, никеля или титана и другое, обеспечивая точную резку, сверление и изготовление листового металла.

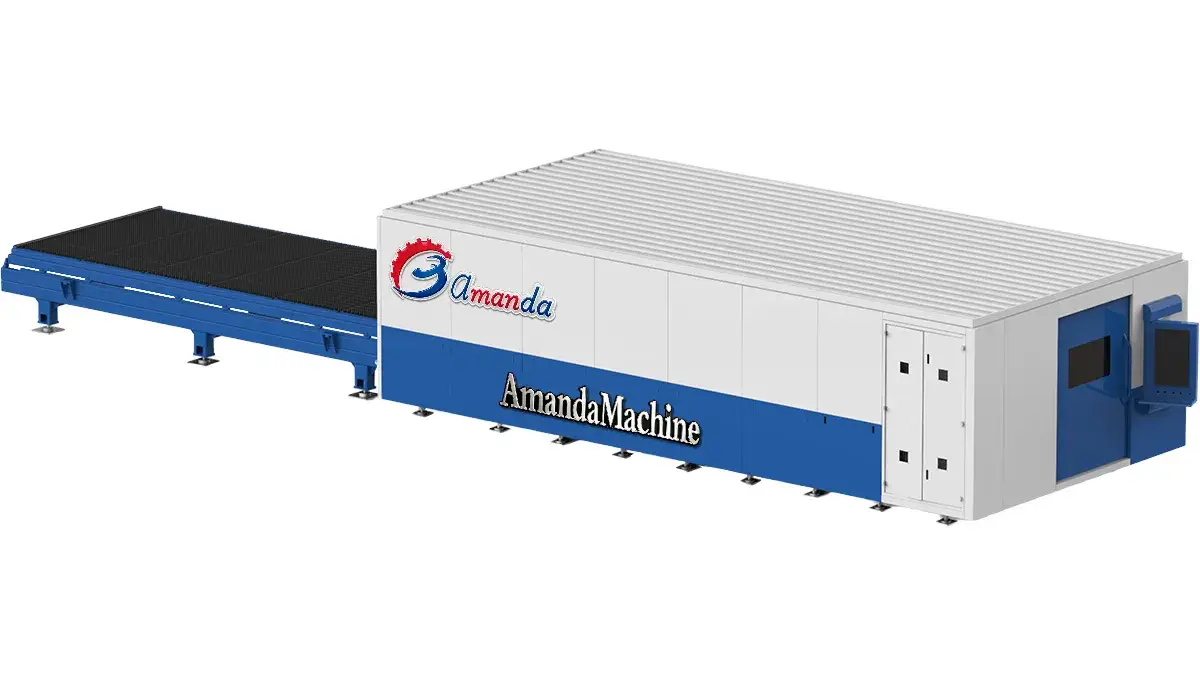

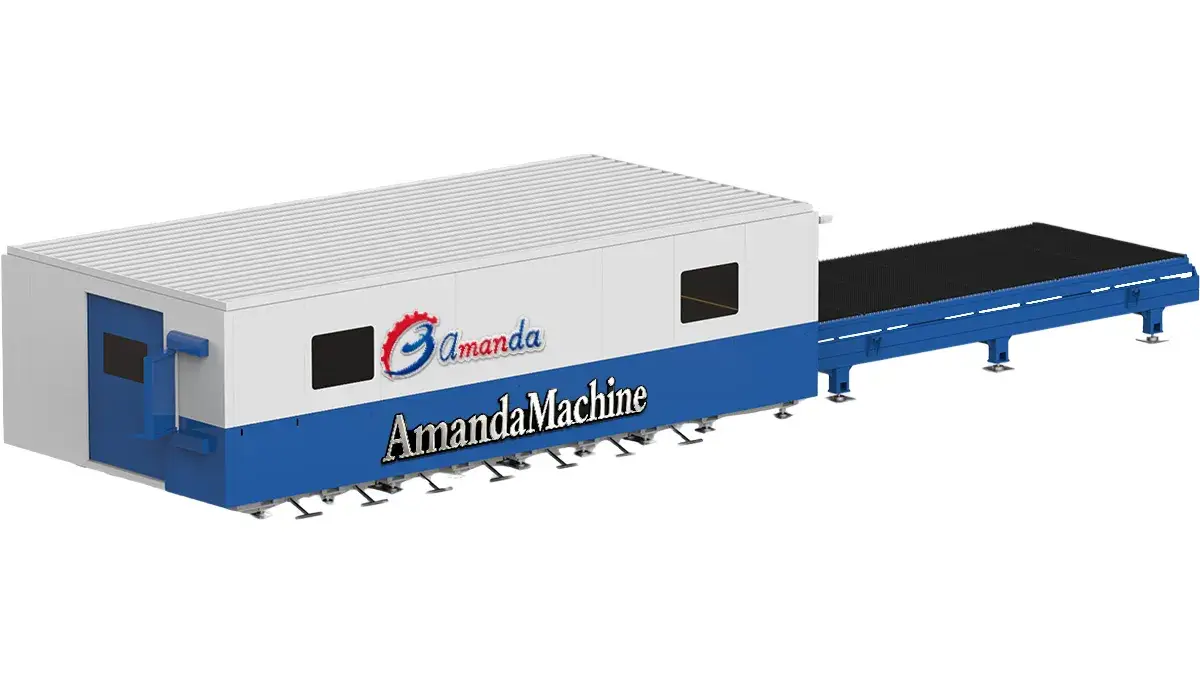

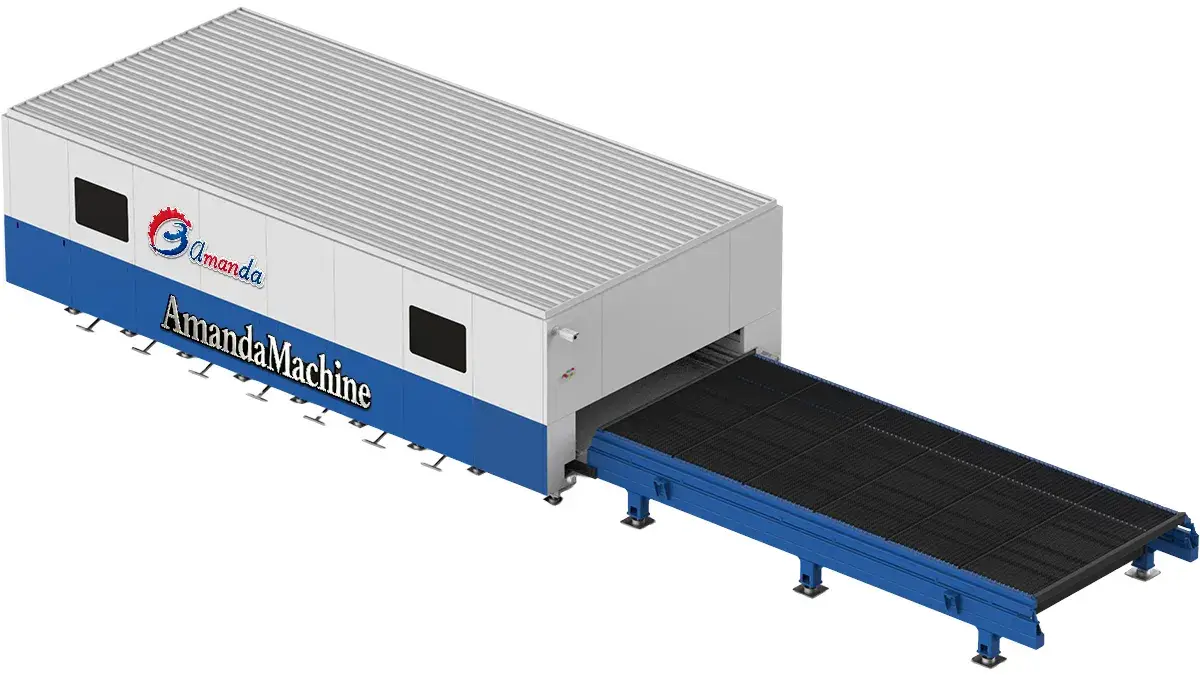

Станок для лазерной резки волокон состоит из станины станка, портальной балки, рабочего стола, системы пылеудаления, оси Z, системы управления, а также контуров подачи газа и воды.

Рабочий стол состоит из неподвижной базовой рамы и стола для резки. Базовая рама изготовлена из сварных стальных труб и представляет собой единую конструкцию.
