Электромеханический листогибочный пресс с ЧПУ
  • Электромеханический листогибочный пресс с ЧПУ
  • Электромеханический листогибочный пресс с ЧПУ
  • Электромеханический листогибочный пресс с ЧПУ
  • Электромеханический листогибочный пресс с ЧПУ
  • Электромеханический листогибочный пресс с ЧПУ

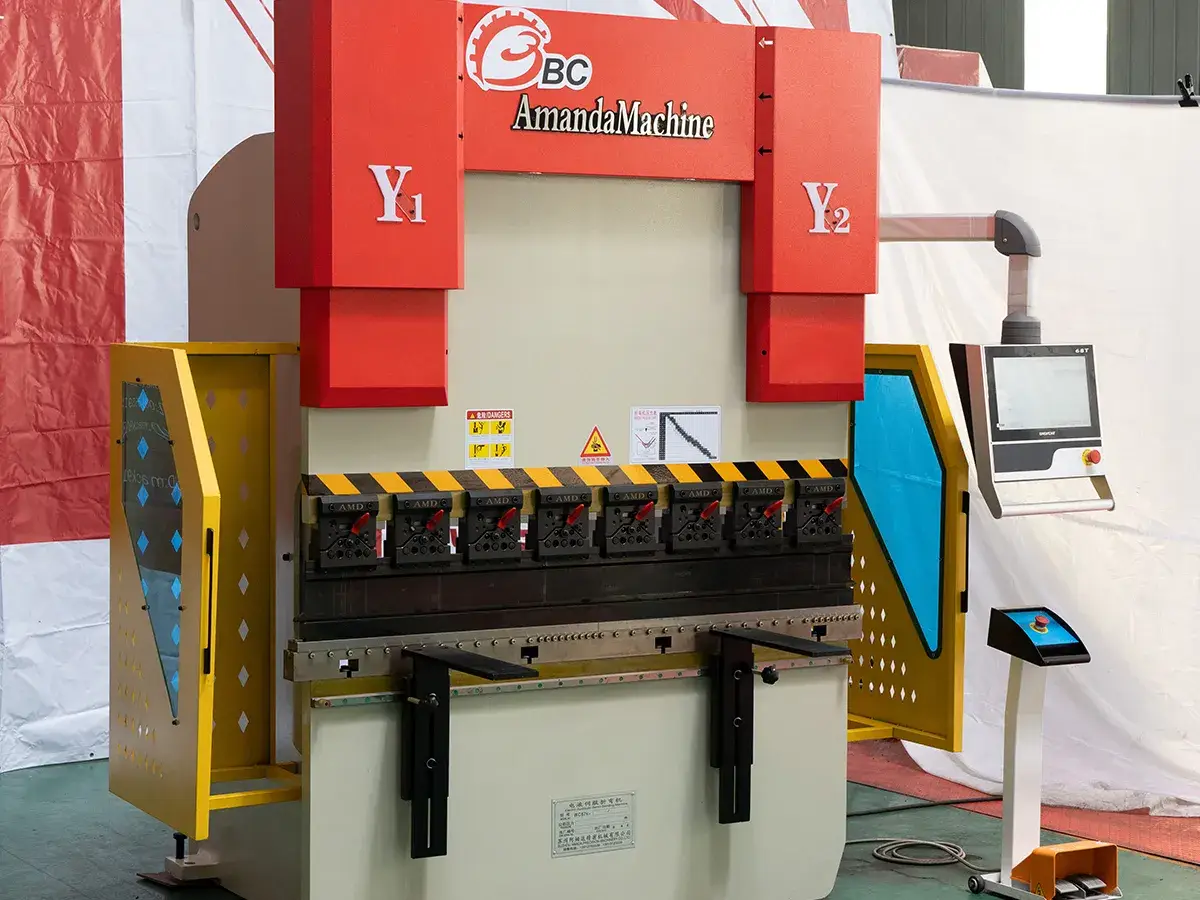

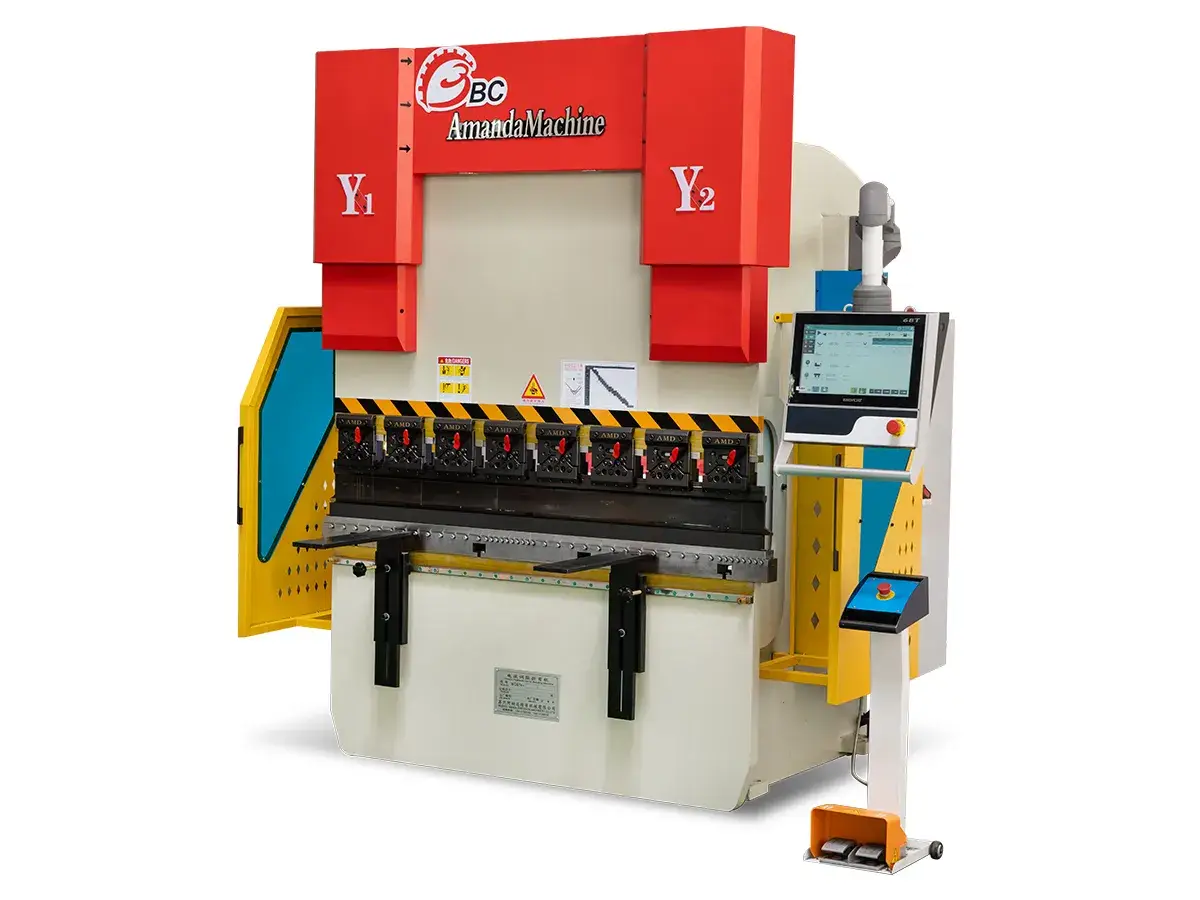

Электромеханический листогибочный пресс с ЧПУ, Листогибочный пресс

Разработанный для универсальной обработки листового материала, данный электромеханический листогибочный пресс с ЧПУ широко используется в производстве электрических шкафов, металлических изделий, дверей и окон, конструктивных элементов, деталей машин и других областях общего применения, где основным требованием является надежная производительность.

Запросить расчет стоимости

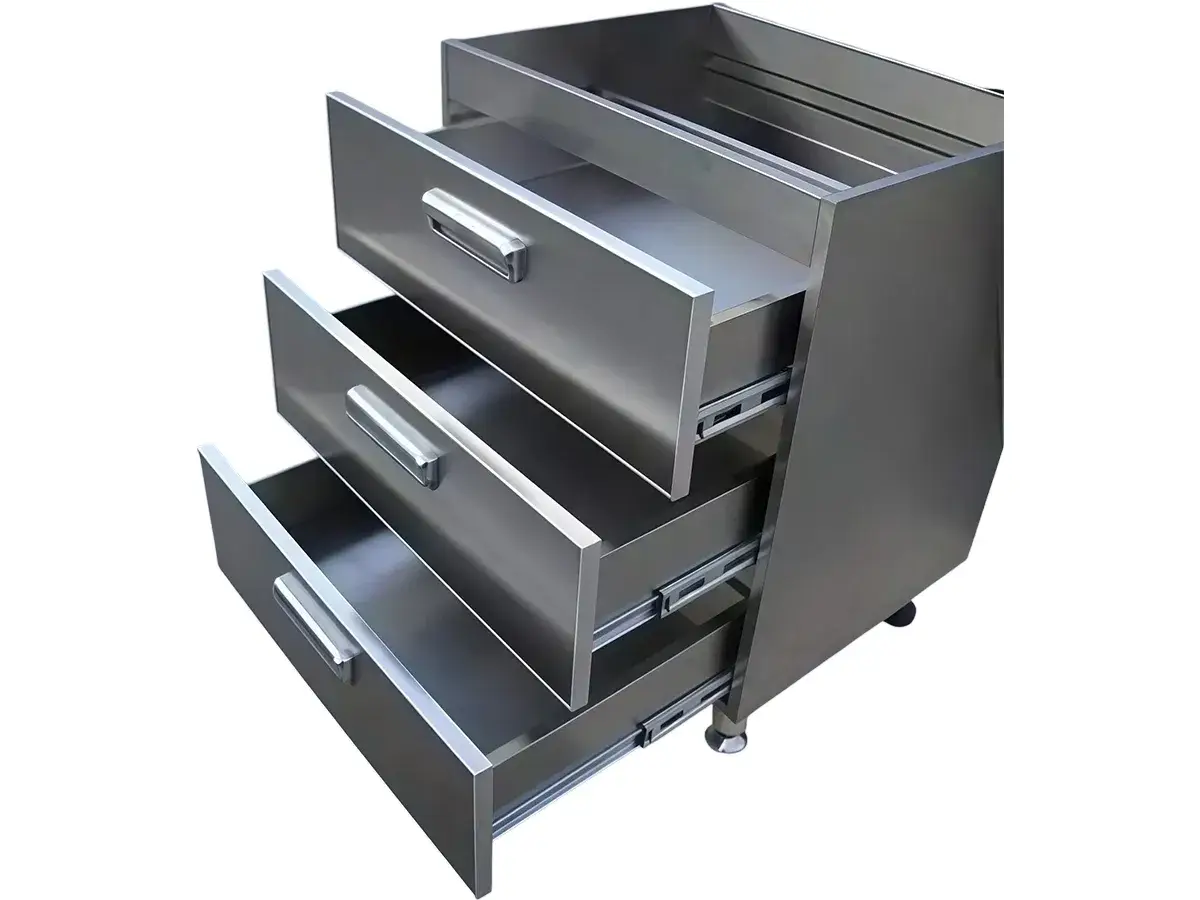

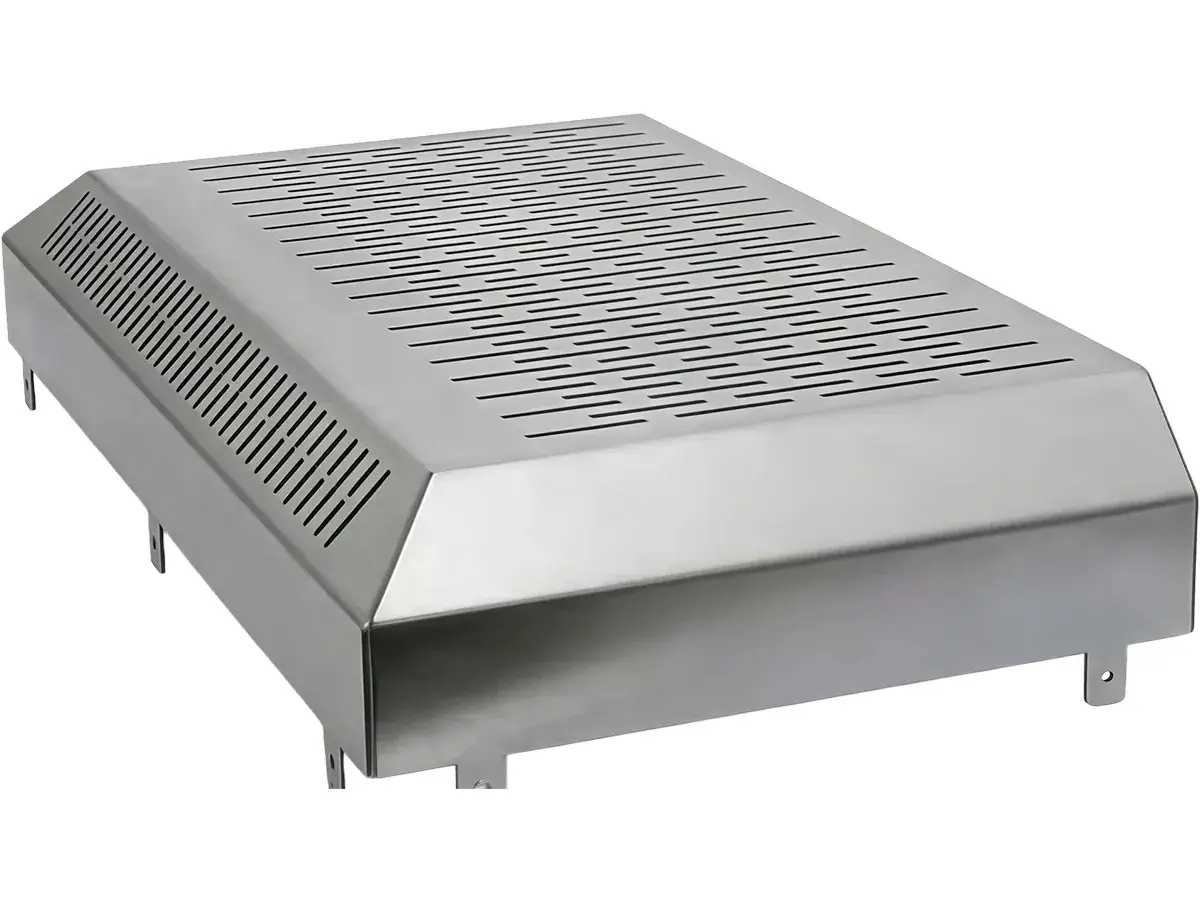

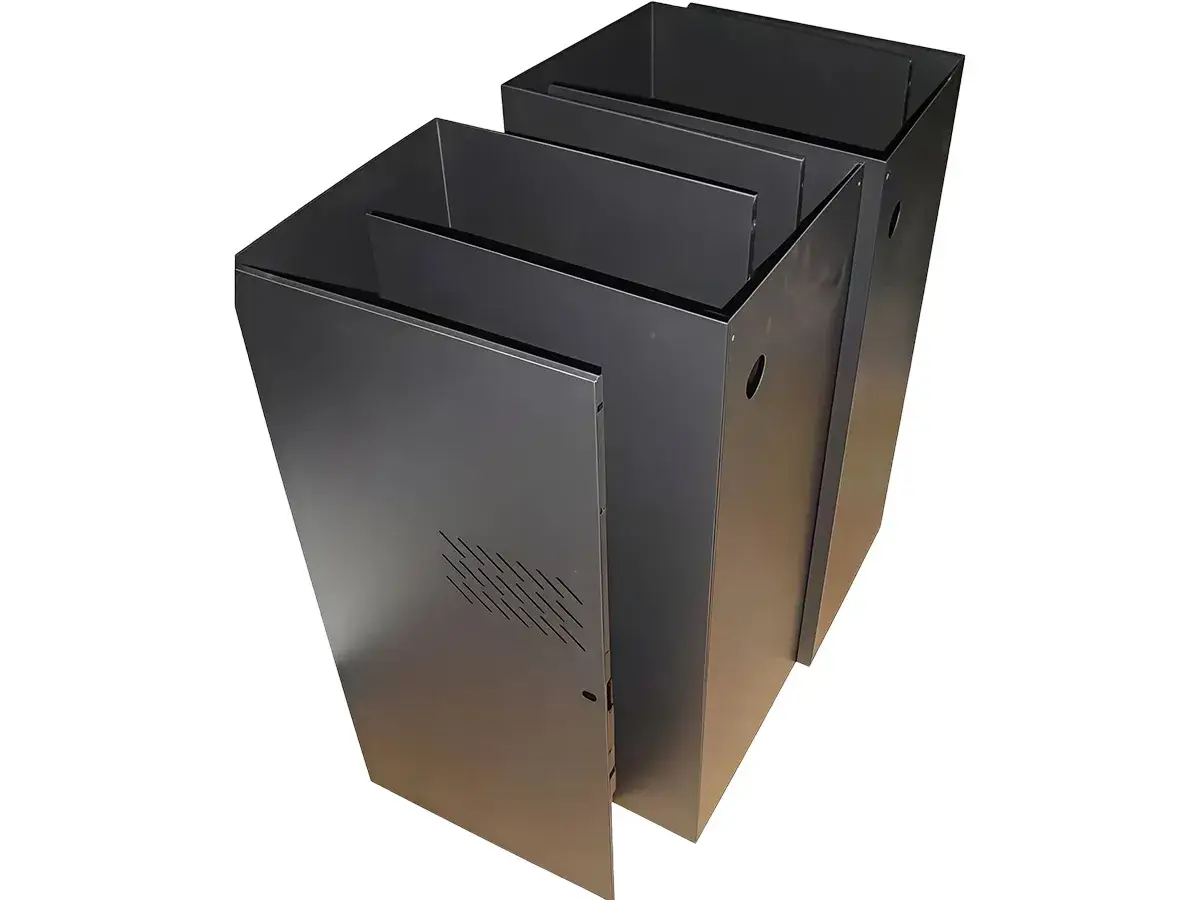

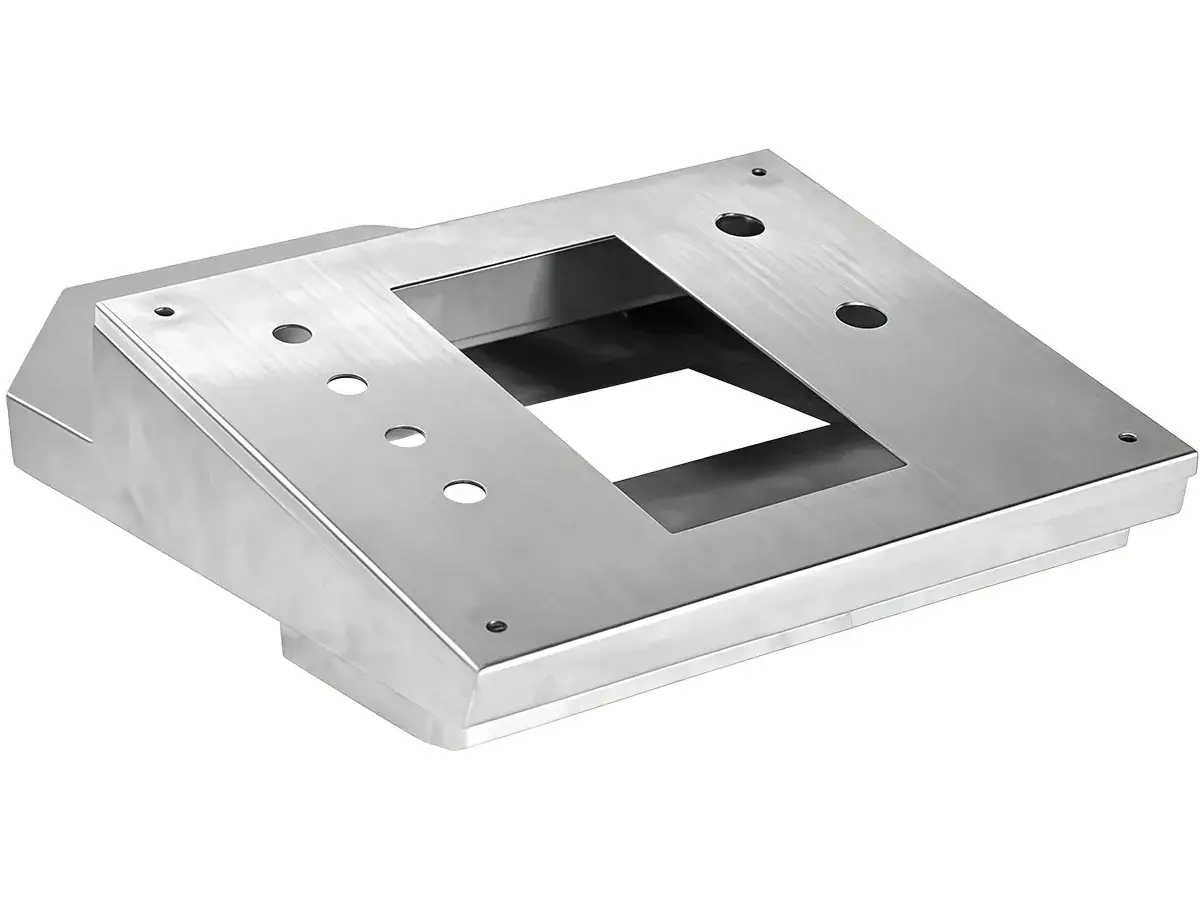

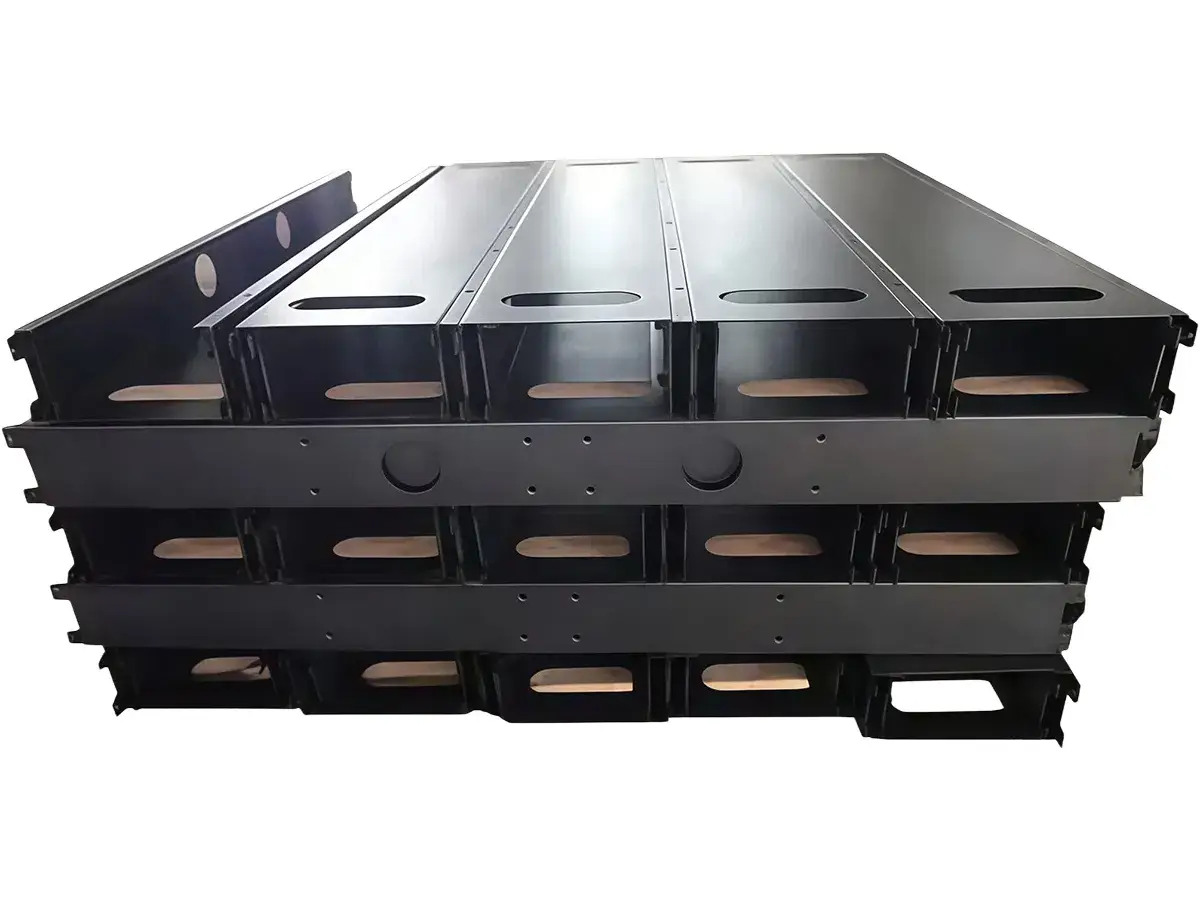

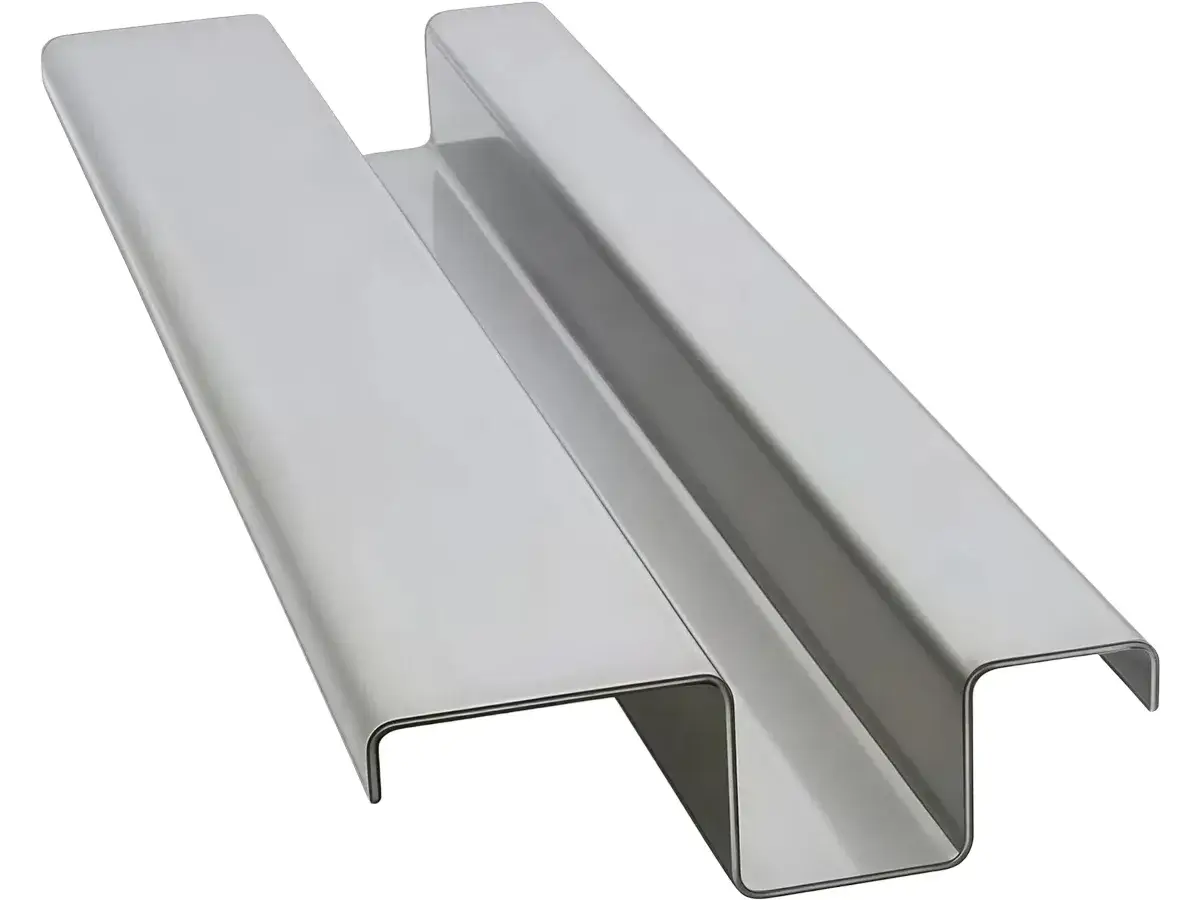

Примеры работ
Примеры работ
Примеры работ
Примеры работ
Примеры работ
Примеры работ
Примеры работ
Технические характеристики
  • 50 тонн - 320 тонн усилие гибки
  • 400 тонн - 600 тонн усилие гибки
  • 800 тонн - 1600 тонн усилие гибки
Модель 50T/1600 63T/2500 80T/3200 100T/3200 160T/3200 200T/3200 250T/3200 320T/3200
Номинальное усилие (кН) 500 630 800 1000 1600 2000 2500 3200
Длина гиба (мм) 1600 2500 3200 3200 3200 3200 3200 3200
Расстояние между колоннами (мм) 1550 1900 2700 2700 2700 2700 2700 2700
Глубина зева (мм) 300 350 350 400 400 400 400 400
Стандартный ход (мм) 240 150 150 200 200 200 200 200
Высота рабочего стола (мм) 865 800 800 800 800 800 800 800
Открытая высота (мм) 300 380 380 420 420 420 420 420
Мощность двигателя (кВт) 5,5 5,5 7,5 7,5 11 15 15 18,5
Количество цилиндров 2 2 3 3 3 3 3 3
Оси СПУ 6+1 4+1 4+1 4+1 4+1 4+1 4+1 4+1
Перемещение по оси X (мм) 620 500 500 500 500 500 500 500
Скорость по оси X (мм/с) 500 100 100 100 100 100 100 100
Размер оборудования (Ш×Г×В) (мм) 1800×1500×2000 3100×1450×2050 3500×1550×2100 3500×1580×2400 3500×1650×2500 3500×1680×2550 3500×1700×2600 3500×1800×2730
Модель 400T/4000 500T/5000 500T/6000 500T/7000 600T/5000 600T/6000 600T/7000
Номинальное усилие (кН) 4000 5000 5000 5000 6000 6000 6000
Длина гиба (мм) 4000 5000 6000 7000 5000 6000 7000
Расстояние между колоннами (мм) 3200 3900 4900 5900 3900 4900 5900
Глубина зева (мм) 400 500 500 500 500 500 500
Стандартный ход (мм) 200 300 300 300 300 300 300
Высота рабочего стола (мм) 800 800 800 800 800 800 800
Открытая высота (мм) 420 600 600 600 600 600 600
Мощность двигателя (кВт) 22 37 37 37 45 45 45
Количество цилиндров 4 5 6 6 5 6 7
Оси СПУ 3+1 3+1 3+1 3+1 3+1 3+1 3+1
Перемещение по оси X (мм) 500 500 500 500 500 500 500
Скорость по оси X (мм/с) 100 100 100 100 100 100 100
Размер оборудования (Ш×Г×В) (мм) 4300×2080×2730 5400×2525×4600 6500×2525×4200 7500×2525×4900 5500×2450×4500 6500×2450×5100 7500×2450×5200
Модель 800T/6000 800T/7000 800T/8000 1000T/6000 1000T/7000 1000T/8000 1200T/6000 1200T/7000 1200T/8000 1600T/6000 1600T/7000 1600T/8000
Номинальное усилие (кН) 8000 8000 8000 10000 10000 10000 12000 12000 12000 16000 16000 16000
Длина гиба (мм) 6000 7000 8000 6000 7000 8000 6000 7000 8000 6000 7000 8000
Расстояние между колоннами (мм) 4900 5900 5900 5900 5900 6900 4900 5900 6900 4900 5900 6900
Глубина зева (мм) 600 600 600 600 600 600 600 600 600 500 500 500
Стандартный ход (мм) 400 400 400 400 400 400 400 400 400 300 300 300
Высота рабочего стола (мм) 800 800 800 800 800 800 800 800 800 800 800 800
Открытая высота (мм) 400 400 400 500 500 500 500 500 500 600 600 600
Мощность двигателя (кВт) 800 800 800 800 800 800 800 800 800 700 700 700
Количество цилиндров 75 кВт 75 кВт 75 кВт 90 кВт 90 кВт 90 кВт 90 кВт 90 кВт 90 кВт 110 кВт 110 кВт 110 кВт
Оси СПУ 3 3 3 3 3 3 3 3 3 3 3 3
Перемещение по оси X (мм) 800 800 800 800 800 800 800 800 800 800 800 800
Скорость по оси X (мм/с) 100 100 100 100 100 100 100 100 100 100 100 100
Размер оборудования (Ш×Г×В) (мм) 6500×2750×5300 7500×2750×5500 8500×2750×5900 6500×2800×5600 7500×2800×5800 8500×2800×6100 6500×3100×5850 7500×3100×6550 8500×3100×7150 6500×3300×6500 7500×3300×7000 8500×3300×8000

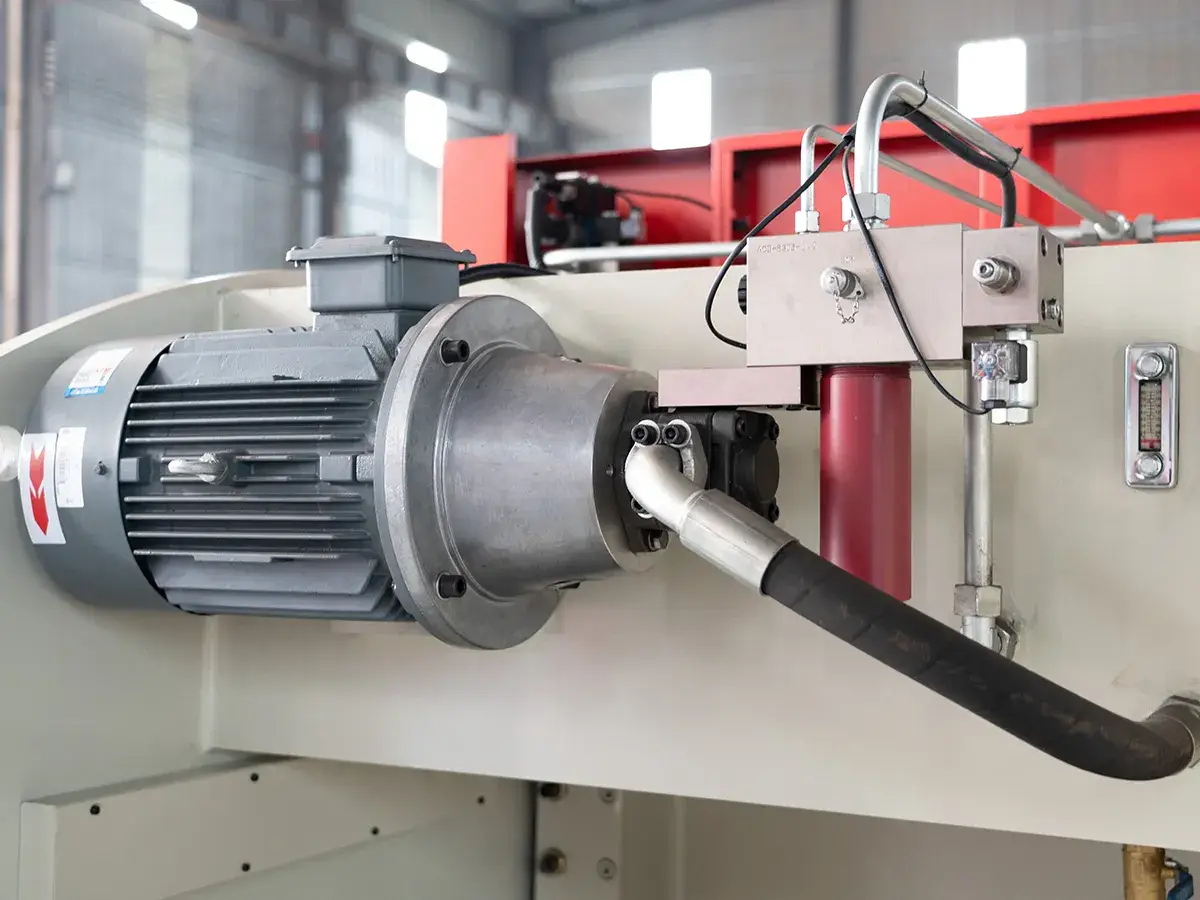

Основные комплектующие
    • Производительность и технологичность

      Листогибочный пресс с ЧПУ серии Classic, созданные на основе проверенной электрогидравлической сервосистемы, обеспечивают надежную точность гибки, стабильную работу и длительный срок службы. Его система обратного хода с ЧПУ и гибкая совместимость с оснасткой обеспечивают эффективную обработку широкого спектра материалов и заготовок, что делает его надежным решением для повседневного производства.

      Производительность и технологичность

      Все сварные рамы проходят полное снятие внутренних напряжений посредством высокотемпературного отжига в собственной крупногабаритной печи, что позволяет устранить внутренние напряжения и исключить деформацию изделия в процессе последующей эксплуатации.

    • Система быстрого зажима пуансона

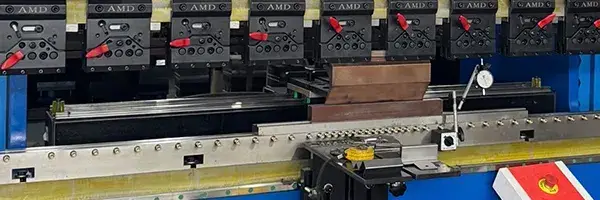

      Система быстрого зажима пуансона

      Ручной быстродействующий зажим: Быстрая смена инструмента, гибкие варианты компоновки оснастки и надежная фиксация инструмента.

    • Универсальная система базовых плит
      Универсальная система базовых плит

      Совместим с оснасткой общепромышленного стандарта. Конструкция обеспечивает стабильную, надежную и точную гибку. В качестве опции доступна механическая система компенсации прогиба и повышения равномерности угла гиба.

    • Премиальные инструменты
      • Премиальные инструменты
      • Премиальные инструменты

      Оснастка из высококачественной легированной стали с термообработкой обеспечивает длительный срок службы, высокую износостойкость и точность гибки. Сегментированная конструкция оснастки повышает гибкость применения и эффективность производства.

Основная технология

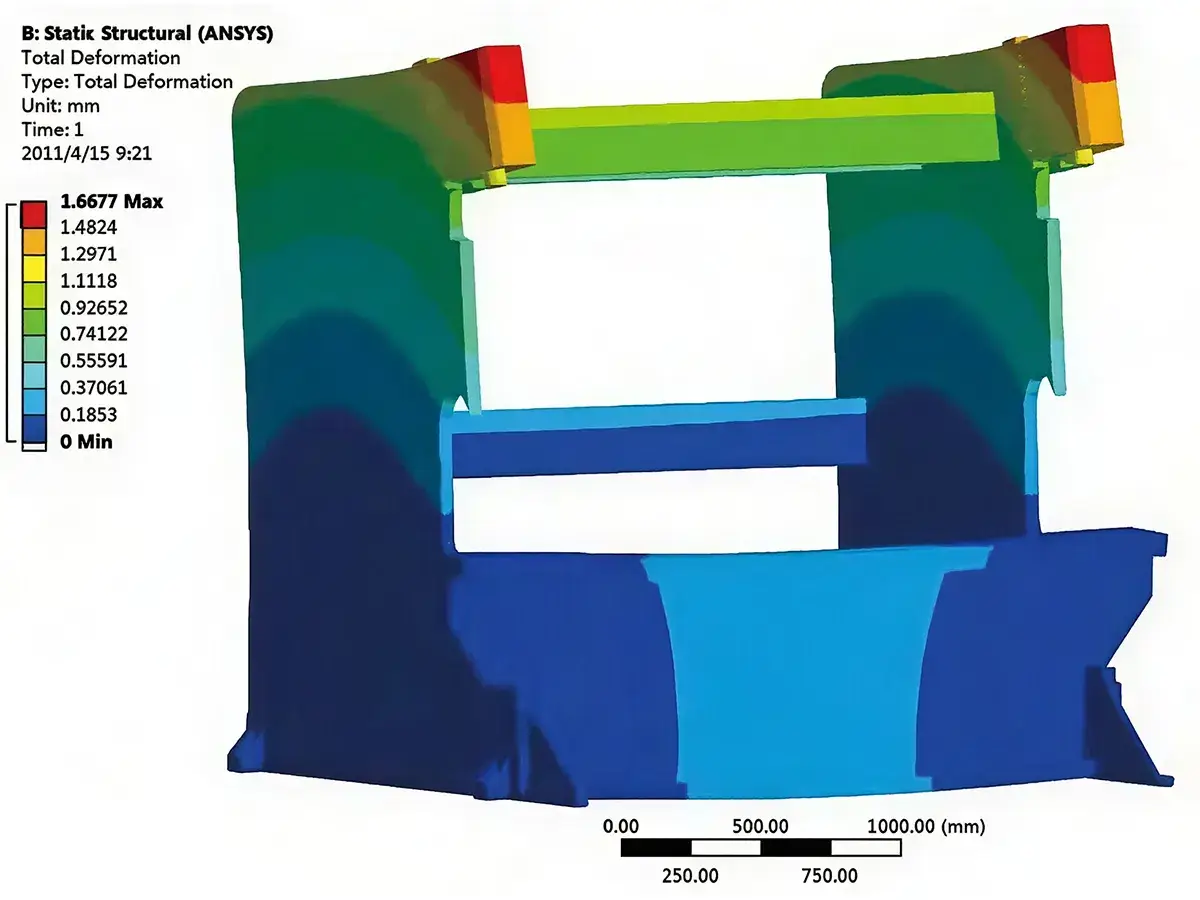

Метод численного моделирования
Метод численного моделирования

Рама изготовлена из высокопрочной стали и оптимизирована с помощью метода конечных элементов для поддержания жесткости под нагрузкой. Основную нагрузку принимает на себя верхний цилиндр, в то время как сама рама остается равномерно сбалансированной, что помогает уменьшить деформацию и поддерживать постоянную точность изгиба с течением времени.

Механическая обработка рамы

Листогибочный пресс изготовлен из сварной стальной рамы. После сварки раму оставляют на один месяц для снятия внутреннего напряжения, после чего выполняется полная механическая обработка с использованием крупногабаритного расточного и фрезерного оборудования напольного типа. Этот процесс обеспечивает высокую точность установки цилиндра по вертикали и параллельность рабочего стола, что позволяет плунжеру работать на высокой скорости с точной синхронизацией.

Процесс сварки

Каждый листогибочный пресс приваривается вручную опытными специалистами с более чем пятилетним опытом работы. Для предотвращения окисления применяется сварка в среде защитного газа, что обеспечивает высокую прочность и стабильное качество конструкции.
