Контроллер для листогиба, система контроля ЧПУ
Система управления ЧПУ листогибочного пресс – это основное оборудование для взаимодействия оператора с машиной для гибки листового металла. Она обеспечивает точное и стабильное управление каждым этапом процесса гибки. Разработанная для электрогидравлических синхронных листогибочных прессов, система управления согласует работу электрических и гидравлических систем перемещения, что гарантирует стабильность гибки, точность формообразования и обработки, а также повышает общую производительность производства.

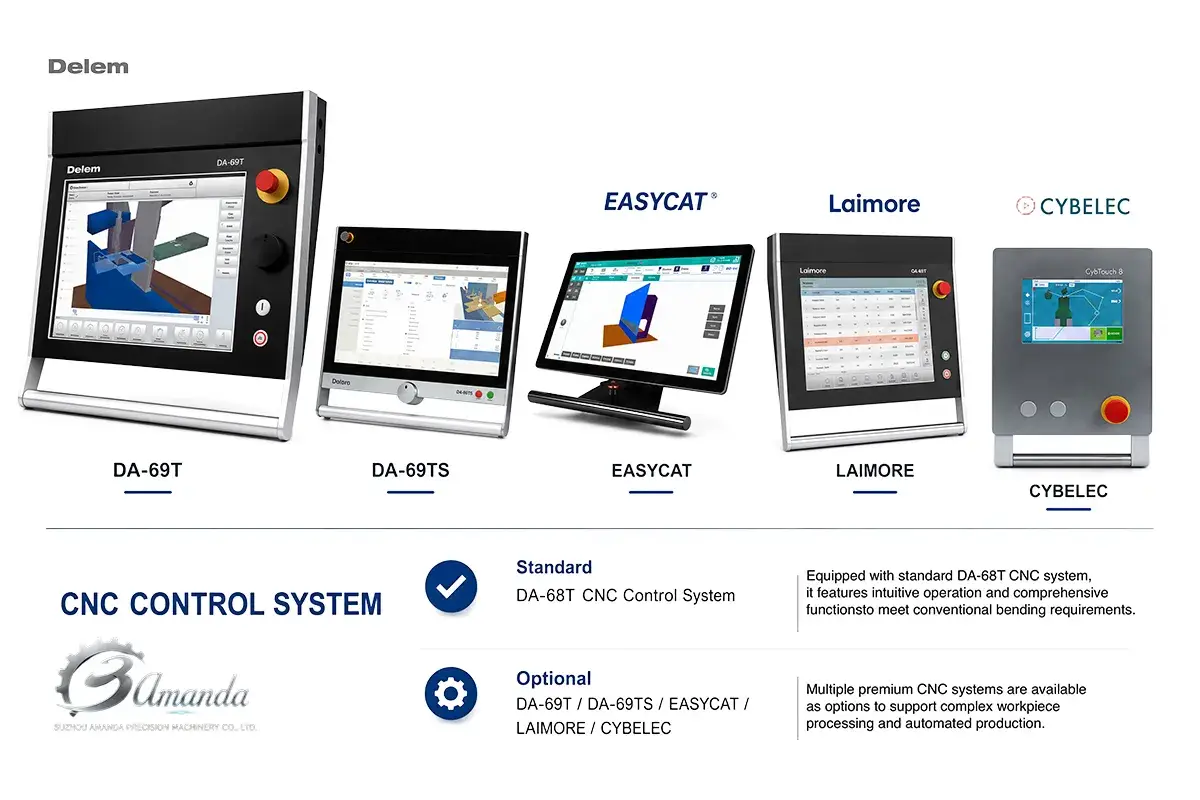

В стандартной комплектации установлена система ЧПУ DA-68T /ET-18 (Laimore или EASYCAT), обеспечивающая интуитивно понятное управление и надежную работу при ежедневных операциях по гибке.
Доступны системы ЧПУ Delem DA-69T / DA-69TS, CYBELEC, EASYCAT и Laimore для соответствия различным производственным требованиям.
Поддерживается графическое программирование, автоматический расчет угла гиба, онлайн-редактирование, хранение программ и интеграция с системами автоматизации. Это обеспечивает высокую точность гибки, воспроизводимость результатов и повышение эффективности производства.
В стандартной комплектации листогибочные прессы оснащены системой ЧПУ LAIMORE-DA68T. В качестве опции доступны контроллеры известный в отрасли производителей – DELEM, CYBELEC и EASYCAT. Все конфигурации обеспечивают гибкую настройку, интуитивно понятное управление и надежную работу при выполнении широкого спектра задач при гибке.
-
- Режим графического программирования в 3D и 2D
- 3D-визуализация в режиме симуляции и в процессе производства
- 24-дюймовый цветной TFT-дисплей с высоким разрешением
DELEM-69S -
- Режим графического программирования в 3D и 2D
- 3D-визуализация в режиме симуляции и в процессе производства
- 17-дюймовый цветной TFT-дисплей с высоким разрешением
DELEM-DA69T -
- 21.5-дюймовый цветной TFT-сенсорный экран с высоким разрешением, интерфейсом и несколькими вариантами оформления
- Программирование гибки в 2D и 3D
- Импорт CAD-файлов и программирование по сканированию
E-Touch 18 -
LAIMORE-DA68T17-дюймовый TFT-дисплей с инфракрасным сенсорным экраном, быстрым временем запуска и совместимостью с системой MES
-
- Сенсорные экраны диагональю 8"/12"/15"-дюймов
- 2D-программирование, автоматическая последовательность операций, компенсация прогиба
- Интуитивное управление для всех синхронных листогибочных прессов

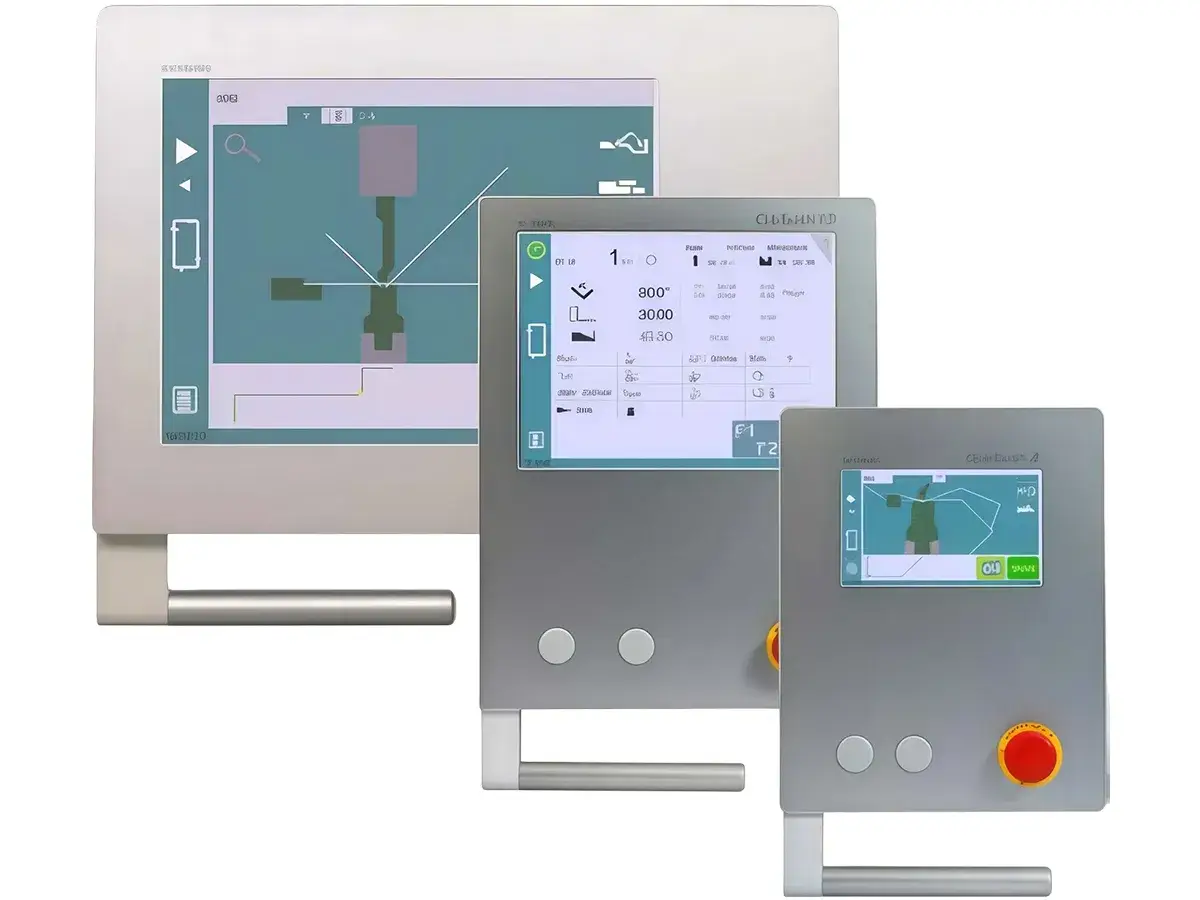

CYBELEC CybTouch 8/12/15
-
Быстрая настройка оборудованияСистема включает встроенную библиотеку из более чем 440 моделей листогибочных прессов. Оператор может выбрать и сконфигурировать оборудование в соответствии с реальными производственными требования.
-
Широкая совместимостьПоддерживает прямой импорт конструкторских файлов для быстрой настройки, в том числе 2D-форматов (DXF, DWG) и 3D-форматов (IGS, STEP).
-
Обширная библиотека оснасткиВ систему встроена база данный оснастки, включающая более 1500 верхних и 1500 нижних инструментов.
-
Поддерживается обработка деталей, требующих гибки с большим радиусом.
-
Гибкая конфигурация станций оснасткиПозволяет пользователю свободно задавать и располагать станции оснастки для соответствия различным схемам гибки.
-

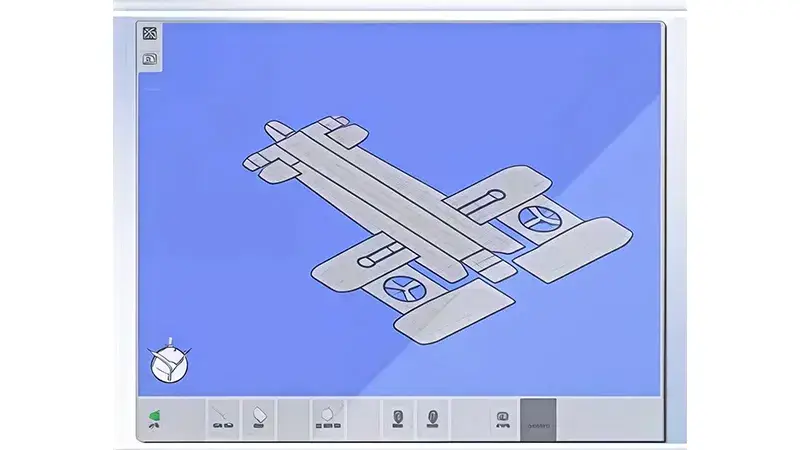

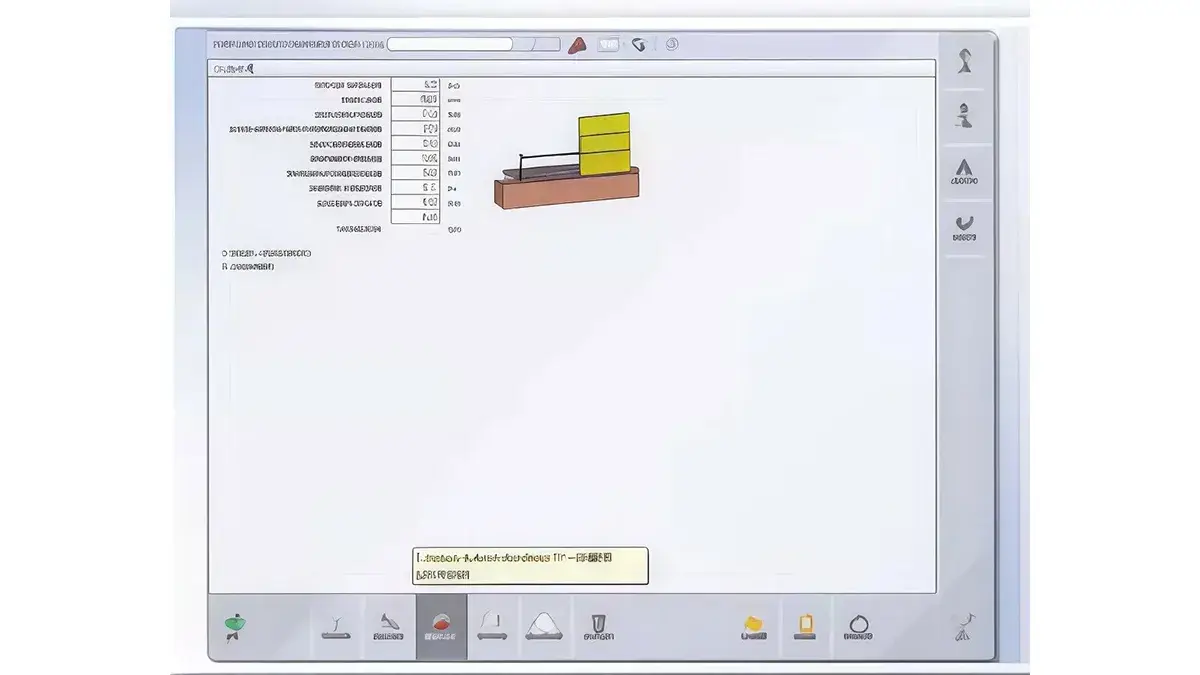

Полная визуализация процессаВся последовательность гибки отображается пошагово – это делает управление процессом наглядным и простым для понимания.
-
Интеллектуальный подбор оснастки -
Обеспечивает быстрый доступ к каждому этапу гибки – это упрощает проверку и корректировку последовательности операций как на этапе программирования, так и в ходе работы станка.
-
Бесшовный рабочий процессОбеспечивает плавный переход от этапа программирования к этапу производства, что позволяет быстрее запускать выполнение задачи.
-

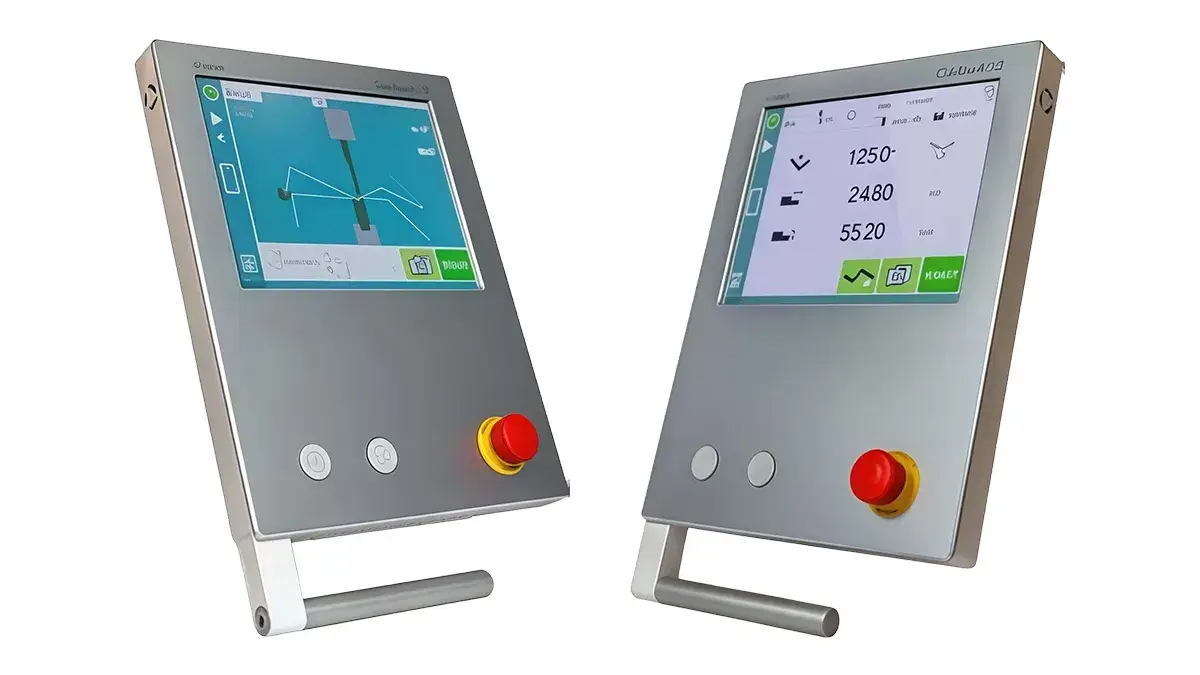

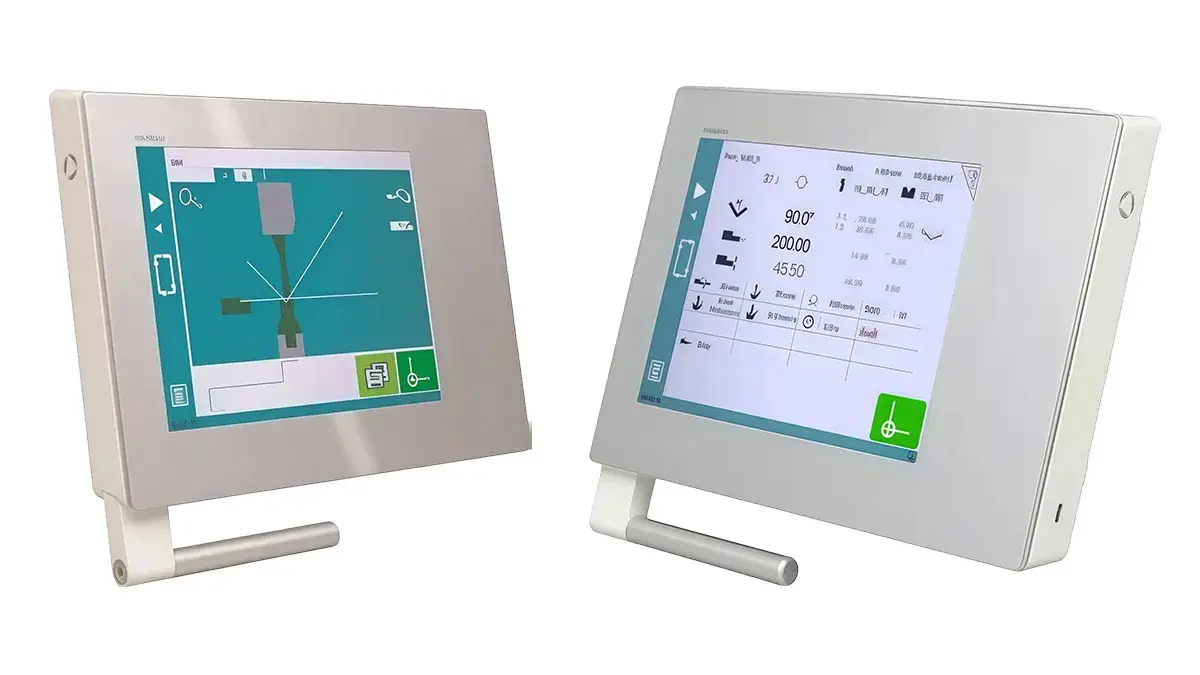

Система управления ЧПУ CybTouch 15В систему встроена библиотека из более чем 440 моделей листогибочных прессов. Это позволяет оператору выбрать и настроить параметры станка в соответствии с реальными производственными задачами.
-
Система управления ЧПУ CybTouch 124-осевое управление с возможностью расширения до 6 осей (Z1/Z2 опционально).
Автоматический расчет гибки и компенсации, с поддержкой корректировки усилия и угла гиба.
Опциональное ПО для автономного (офлайн) программирования для более гибкой огранизации работы. -

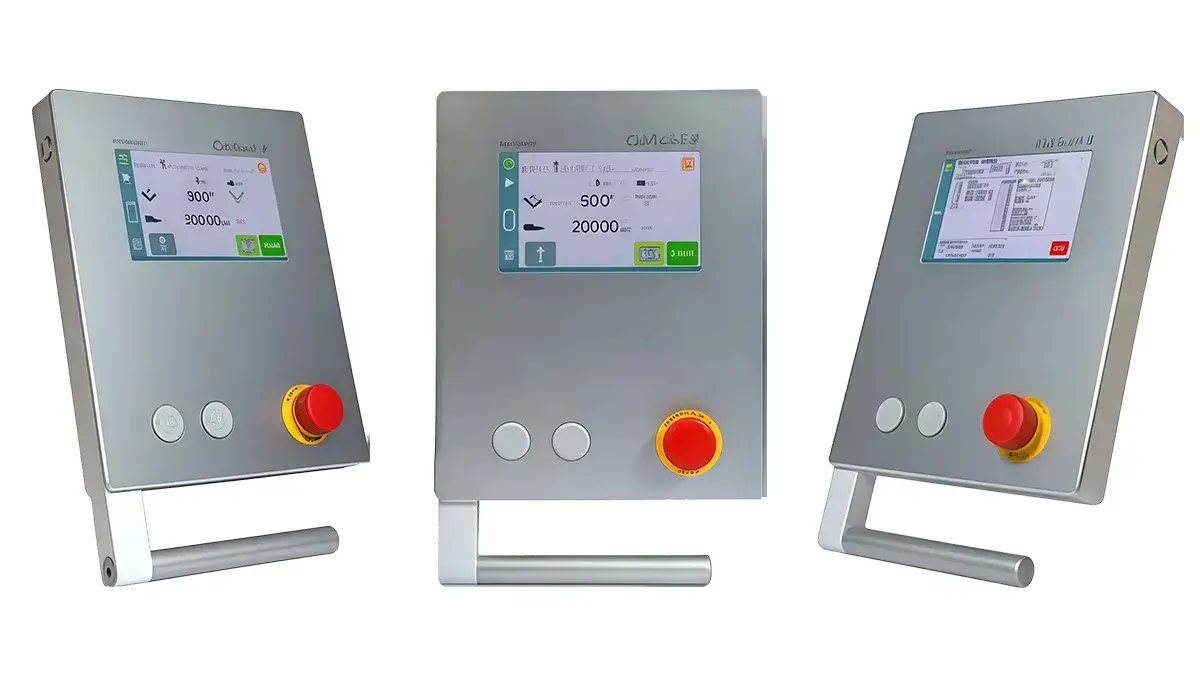

Система управления ЧПУ CybTouch 83-осевое управление с возможностью расширения до 4 осей.
Поддержка ручного и автоматического создания программ гибки – упрощает эксплуатацию и накладку оборудования. -
- Навигация по сенсорному экрану с помощью горячих клавиш.
- 10.1-дюймовый цветной TFT-дисплей с высоким разрешением
- Поддержка до 4-х осей (Y1, Y2 + 2 вспомогательные оси).
- Усовершенствованные алгоритмы управления осью Y. Подходят для систем как с замкнутым, так и с разомкнутым контуром регулирования.

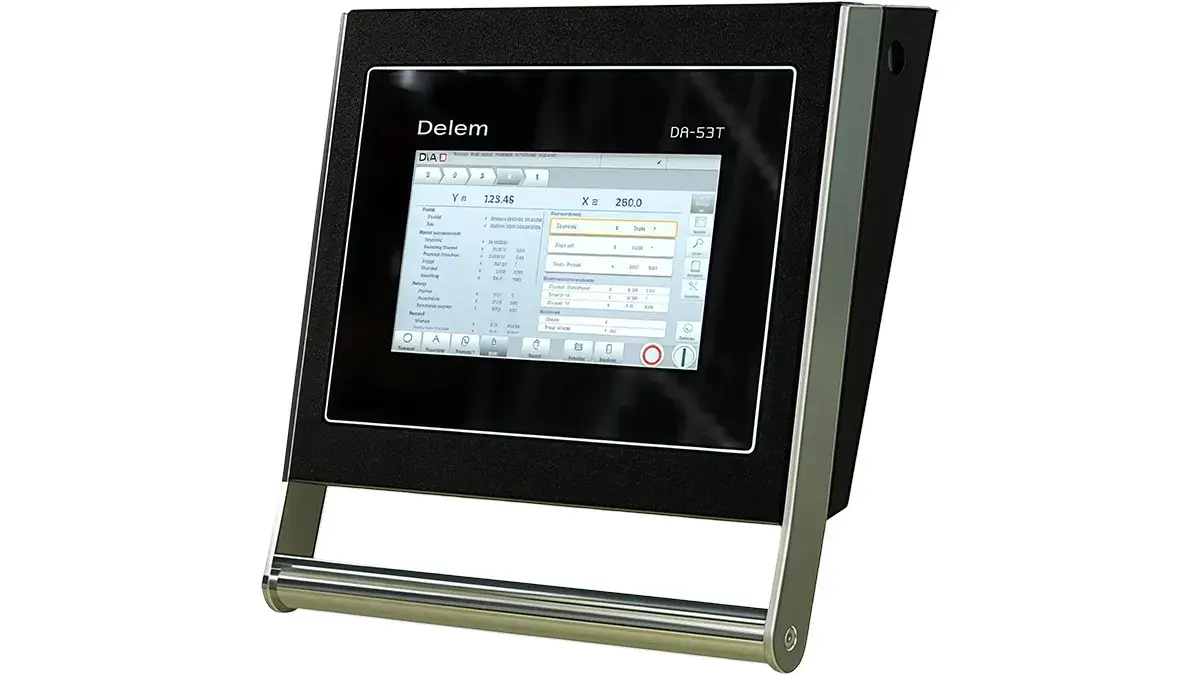

Система управления ЧПУ DA-53T -
- 2D-графическое программирование на сенсорном экране.
- 15-дюймовый цветной TFT-дисплей с высоким разрешением
- Автоматический расчет последовательности гибки.
- Усовершенствованные алгоритмы управления осью Y. Подходят для систем как с замкнутым, так и с разомкнутым контуром регулирования.

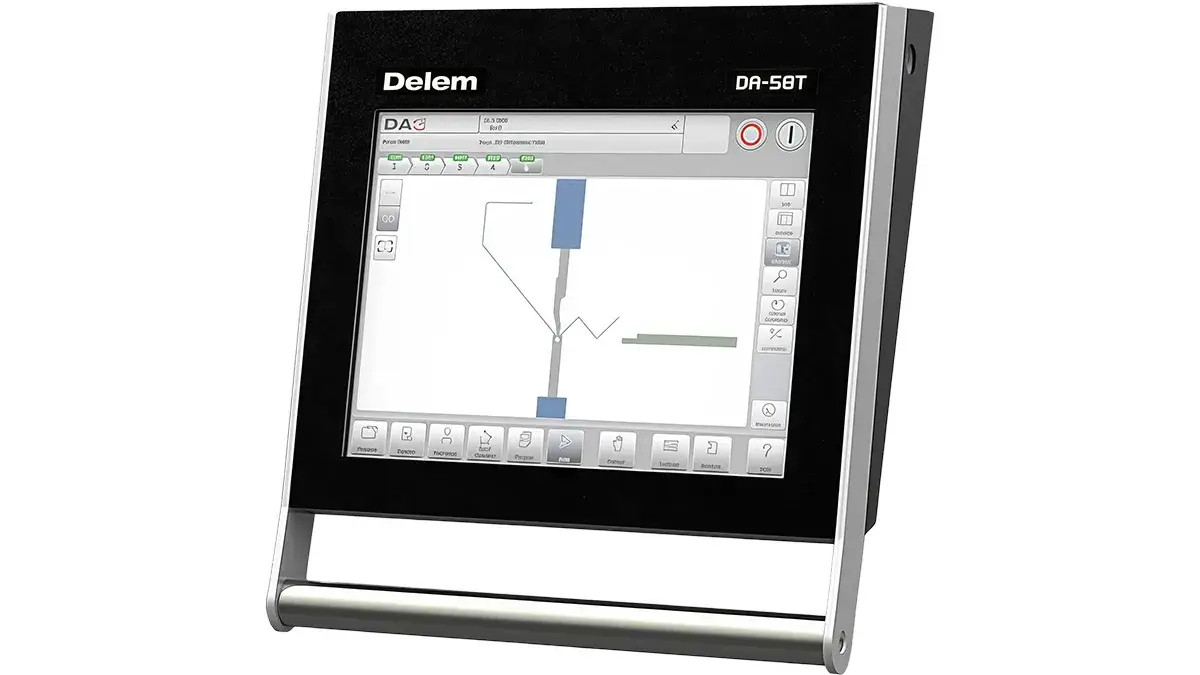

Система управления ЧПУ DA-58T -
- 2D-графическое программирование на сенсорном экране.
- 17-дюймовый цветной TFT-дисплей с высоким разрешением
- Совместимость с платформой Delem Modusys – для модульного расширения и гибкости системы.

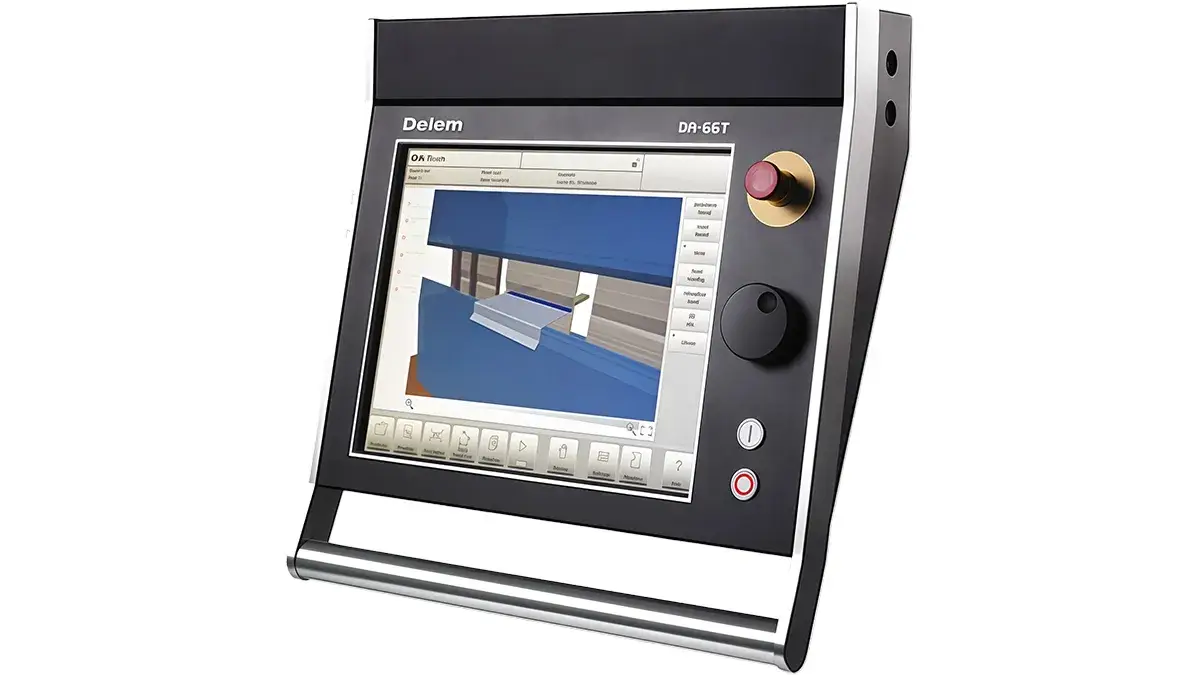

Система управления ЧПУ DA-66T -
- Режим графического программирования в 3D и 2D
- 3D-визуализация в режиме симуляции и в процессе производства
- 17-дюймовый цветной TFT-дисплей с высоким разрешением
- Совместимость с платформой Delem Modusys – для модульного расширения и гибкости системы.

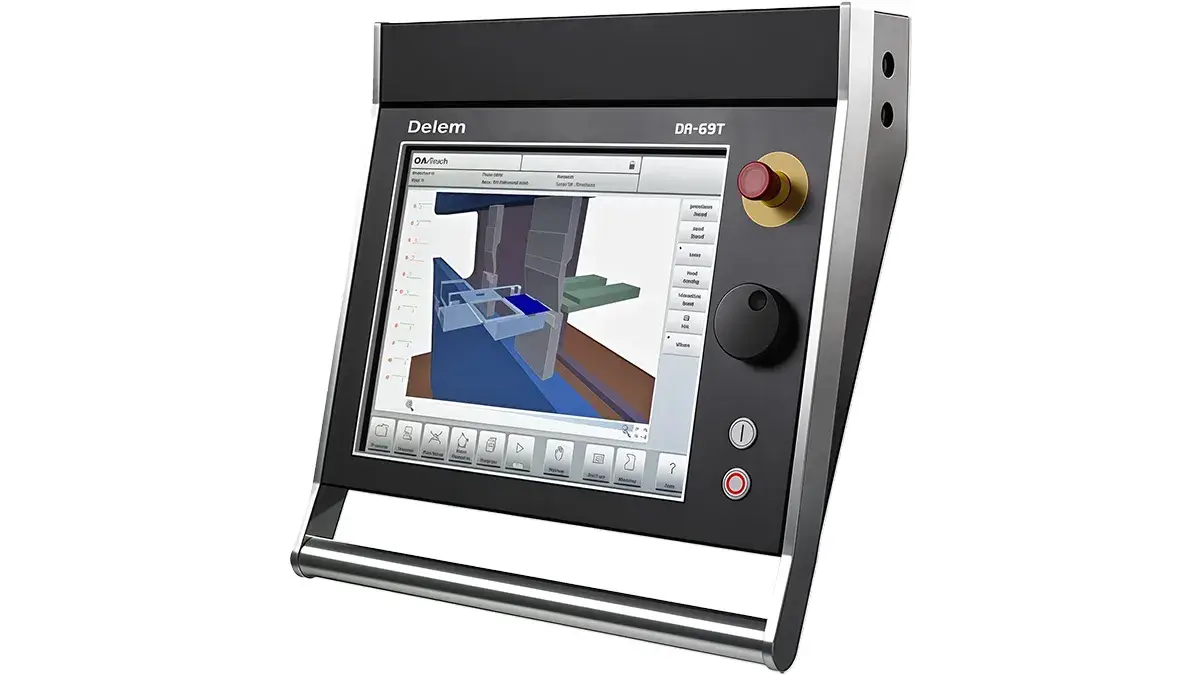

Система управления ЧПУ DA-69T
