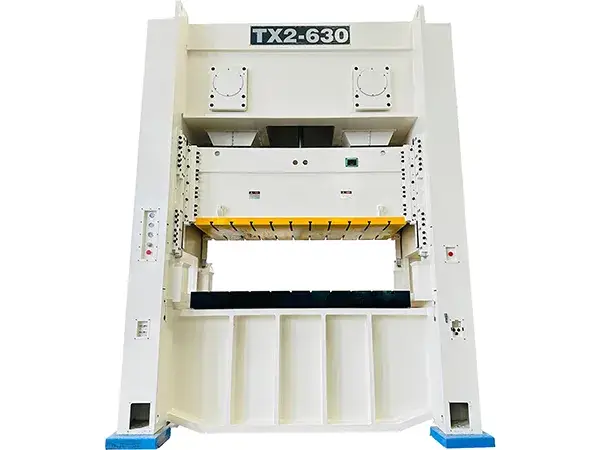

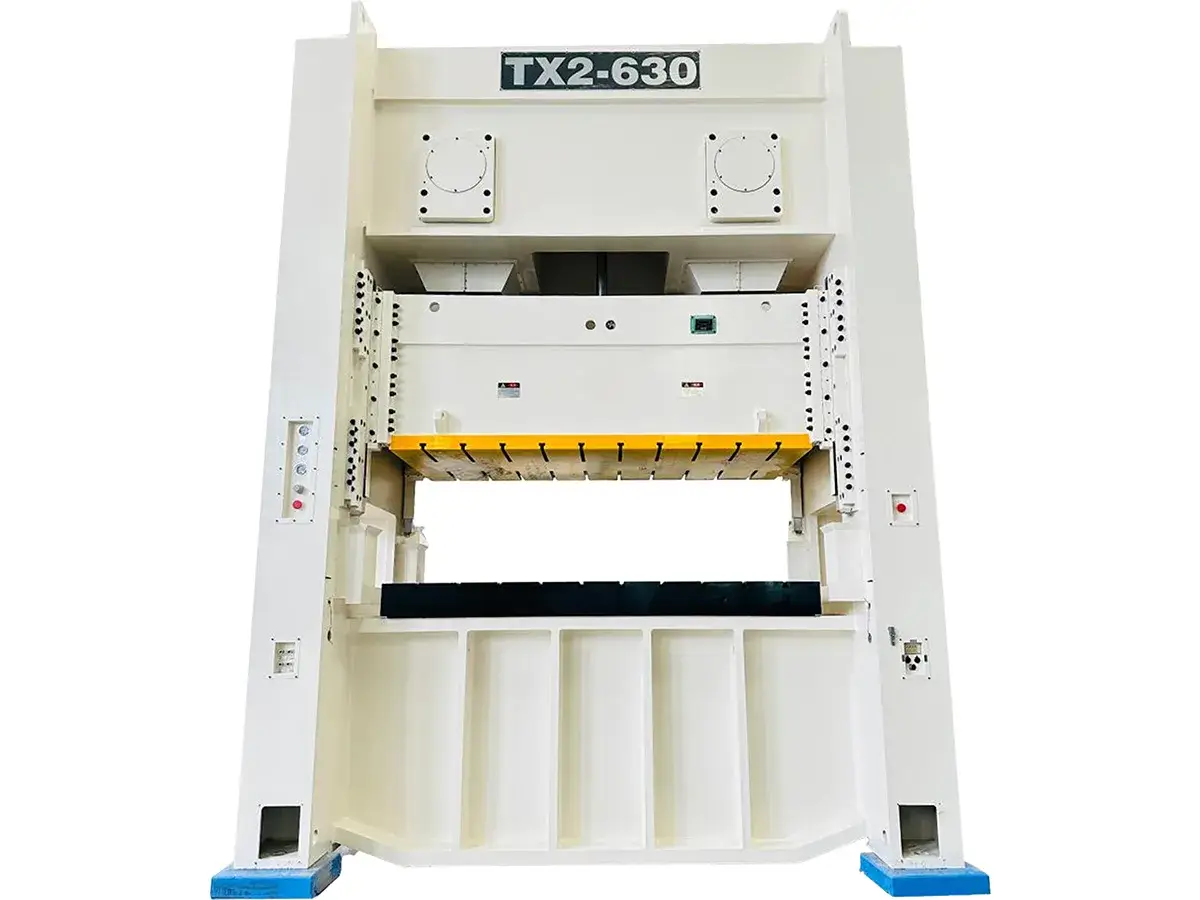

Двухкривошипный штамповочный пресс, серия TX2

При работе с крупными деталями или более широкими штампами важно сохранять баланс усилий на протяжении всего хода. Пресс серии TX2 построен с учетом этого, в нем используется двухточечный привод в закрытом корпусе, обеспечивающий равномерно и контролируемое перемещение штампа. Он хорошо подходит для непрерывного производства, где необходимо поддерживать как скорость, так и стабильность.

Запросить расчет стоимости

Технические характеристики

Модель	Единица измерения	TX2-250	TX2-300	TX2-400	TX2-500	TX2-630
Номинальное усилие пресса	тонн	250	300	400	500	630
Точка приложения номинального усилия	мм	7	7	7	9	9
Ходов ползуна в минуту	ход/мин	300	300	300	300	350
Длина хода	мм	20-40	20-40	20-35	20-30	15-30
Максимальная высота штампа	мм	600	600	600	650	700
Регулировка хода	мм	150	200	200	250	250
Размеры ползуна (Л.П×П.З)	мм	2500×1100	2500×1100	2800×1100	3100×1100	3200×1300
Размеры штамповой плиты (Л.П×П.З)	мм	2500×1200	2500×1200	2800×1200	3200×1200	3200×1300
Толщина штамповой плиты	мм	170	180	190	190	190
Просвет между ползуном и столом (П.З×В)	мм	800×550	800×600	900×600	1000×600	1000×600
Высота рабочего стола	мм	950	950	950	950	950
Рабочая энергия	кг/м	2500	3100	4200	5400	5400
Главный двигатель	кВт×4п	22	30	45	55	75
Двигатель регулировки ползуна	кВт×4п	2,2	2,2	3,7	3,7	4
Тип конструкции рамы	-	Цельносварная	Цельносварная	Цельносварная	Цельносварная	Цельносварная

Преимущества

Система направляющих с четырьмя точками опоры и восьми гранями
Удлиненная конструкция направляющих повышает устойчивость к нагрузкам при смещении центра, помогая удерживать стабильное движение и постоянную точность при формировании.

Система управление ПЛК
Двойной клапан системы сцепления управляется высокоточным ПЛК, что обеспечивает согласованную и безопасную работу пресса.

Автоматическая система циркуляции масла
Система контролирует подачу масла в ключевые части, одновременно с этим они контролирует, не произошло ли засора или утечки, а также поставляется ли оно в достаточном количестве.

Интегрированная система безопасности
Разработана с учетом особенностей защиты оператора оборудования и соответствует всем стандартам безопасности пресса.
