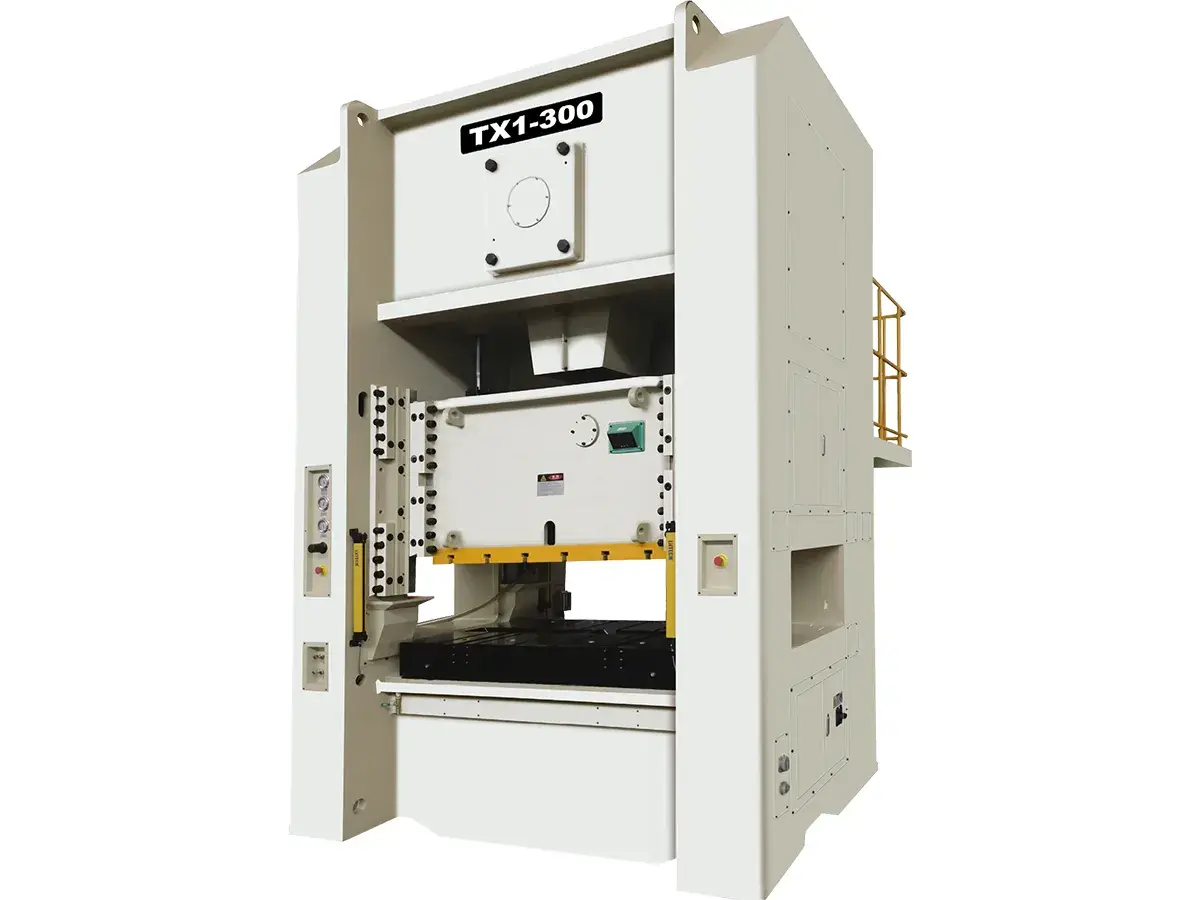

Штамповочный кривошипный пресс, серия TX1

Штамповочный кривошипный пресс, серия TX1

Штамповочный кривошипный пресс предназначен для штамповки, где критически важны стабильность и повторяемость параметров на протяжении всего технологического процесса. Пресс серии TX1 имеет цельносварную раму, что способствует сохранению соосности узлов в ходе работы и делает его пригодным для непрерывного производства с гарантированной стабильностью результатов. В сравнении с прессами с открытой рамой данный штамповочный кривошипный пресс предлагает более стабильные условия работы.

Запросить расчет стоимости
Технические характеристики
Модель Единица измерения TX1-150 TX1-200 TX1-250 TX1-315 TX1-400 TX1-500
Номинальное усилие пресса тонн 150 200 250 315 400 500
Точка приложения номинального усилия мм 6,5 7 7 9 9 9
Ходов ползуна в минуту ход/мин 200 250 250 300 300 350
Длина хода мм 20-40 20-40 20-40 20-35 15-30 15-25
Максимальная высота штампа мм 500 550 550 600 600 650
Регулировка хода мм 120 150 150 200 200 200
Размеры ползуна (Л.П×П.З) мм 700×700 900×800 1100×000 1200×1000 1400×1200 1500×1200
Размеры штамповой плиты (Л.П×П.З) мм 800×700 1000×900 1200×1100 1300×1100 1500×1200 1500×1300
Толщина штамповой плиты мм 150 170 180 200 200 220
Просвет между ползуном и столом (П.З×В) мм 400×400 400×400 400×500 400×500 400×500 800×650
Высота рабочего стола мм 840 850 850 850 850 900
Рабочая энергия кг/м 1000 1500 2000 3000 4300 7000
Главный двигатель кВт 15×4 18.5×4 22×4 30×4 37×4 55×4
Двигатель регулировки ползунка кВт 1,5×4 1,5×4 1,5×4 1,5×4 1,5×4 2,2×4
Тип конструкции рамы - Цельносварная Цельносварная Цельносварная Цельносварная Цельносварная Цельносварная
Преимущества
  • Цельносварная прямая рама
    Интегрированная рама колонного типа устраняет ограничение, связанное с открытым просветом у прессов с С-образной рамой, повышая общую жесткость при работе.
  • Система направляющих с четырьмя точками опоры и восьми гранями
    Удлиненная конструкция направляющих повышает устойчивость к нагрузкам при смещении центра, помогая удерживать стабильное движение и постоянную точность при формировании.
  • Автоматическая система циркуляции масла
    Система поддерживает циркуляцию масла, чтобы обеспечить плавную работу оборудования и улучшить общее качество работы линии.
  • Система защиты оператора
    Спроектирован в соответствии с мировыми стандартами безопасности.
  • Конфигурация, готовая к автоматизации
    Возможна интеграция с периферийным автоматизированным оборудованием.
